技術的資料

HTMLの組版

AH Formatter V7.1 を用いて、Web用にデザインされたHTMLを組版することができます(フレームを用いたHTMLを除きます)。 ただし、何も手を加えずに組版して、よい結果を得られるHTMLは多くないかも知れません。 その理由は次のようなものです。

  • HTMLが画面用に特化してデザインされており、印刷媒体のことが考慮されていない。
  • HTMLが仕様から大きく逸脱している。
  • CSSが仕様どおりに用いられていない。

例えば、ウェブブラウザから印刷してみて、右側などが欠けずに印刷できれば、AH Formatter V7.1 で組版してもそれなりの結果が得られるでしょう。しかし、よりよい結果を得るには、HTMLが画面用と印刷用とを意識して設計されていなければなりません。印刷用のCSSには、

@media print { ... }
@page { ... }

のようなルールできめ細かくスタイルを指定してあるでしょう。 また、現在のウェブブラウザ間のCSS実装レベルには、大きな差があります。特定のブラウザでの表示を意識して、誤った文法のHTMLであったり、不正なCSSを多用しているHTMLでは、よい結果を得ることはできないでしょう。

多くのWeb上の(X)HTMLは、具体的なフォントの指定を行っていません(それはWebの性格上好ましい)。 AH Formatter V7.1 Windows版のGUIでは、オプション設定ファイル中のスクリプトごとのフォント設定が常に有効なので、適切なフォントが選択されます。 しかし、Windows版のGUI以外では、そのようなことはありません。オプション設定ファイル<script-font> を適切に設定し、組版時にそのオプション設定ファイルを指定するようにしてください。

CSSの適用順序

CSSの適用順序は、CSS2仕様で次のように規定されています。

  1. user agent declarations
  2. user normal declarations
  3. author normal declarations
  4. author important declarations
  5. user important declarations

AH Formatter V7.1 では、それぞれ次に対応します。

  • user agent declarations

    html.css です。 HTML用デフォルトCSS を参照してください。

  • user declarations

    オプション設定ファイル<usercss> で指定されるもの、コマンドラインの -css-s で指定されるものです。 (.NETやJavaなどのインターフェイスでは、対応するコマンドラインオプションと同等です。) これらは、次の順序で適用されます。

    1. オプション設定ファイルと、-css で指定されたCSSを出現順序どおりに適用。
    2. -s で指定されたCSSを適用。

    GUIではオプション設定ファイルのみが適用されます。 組版オプション設定ダイアログCSSページで設定されるものは、オプション設定ファイルに反映されます。

  • author declarations

    HTML中の <link><style> で指定されたもの、XML中の <?xml-stylesheet ...?> の処理命令で指定されたものです。 これらは、次の順序で適用されます。

    1. XML中の処理命令を出現順序どおりに適用。(XMLまたはXHTML)
    2. HTML中の <link><style> を出現順序どおりに適用。(HTMLまたはXHTML)

HTML用デフォルトCSS

HTML用デフォルトCSSは、(X)HTMLを組版するときに、最初のスタイルシート(user agent declarations)として利用されます。これは、環境変数 AHF71_DEFAULT_HTML_CSS または AHF71_64_DEFAULT_HTML_CSS で示される場所にある html.css です。 (html.css が存在しないときは、すべての要素が inline であるとして組版されます。)

このスタイルシートは、ウェブブラウザの表示や、CSSで規定されているスタイルなどを元に作成されています。しかし、環境によってはうまく表示できない指定があるかも知れません。また、好みの違いもあるでしょう。 デフォルトCSSは、利用者が自身の環境などに合わせて、最適に調整しておくことが望まれます。 いくつか例を示します。

  • <q>

    デフォルトCSSで次のように指定されています。

    q::before { content: open-quote }
    q::after  { content: close-quote }


    AH Formatter V7.1 では、quotes の初期値は "\201C" "\201D" "\2018" "\2019" です。 次のような指定がお好みかも知れません。

    q:lang(en) { quotes: '"' '"' "'" "'" }
    q:lang(no) { quotes: "«" "»" '"' '"' }


  • footnote

    脚注番号は、左ページ余白にはみ出すように指定されています。はみ出さないようにしたいときは、@footnotepadding-left を指定したり、list-style-position:inside を指定したりしてください。 また、番号付けに decimal が指定されています。 super-decimal を使いたいときは次のように修正するとよいでしょう。

    ::footnote-call {
      content: counter(footnote, super-decimal);
    }
    ::footnote-marker {
      content: counter(footnote, super-decimal);
      -ah-margin-end: 0.5em;
      text-indent: 0;
    }


  • ::marker

    リストのマーカに使われる記号は、オプション設定ファイル<list-style-type> で指定されています。その字形はフォントに依存するので、フォントが異なれば異なるマーカが表示されるでしょう。::marker には、特定のフォント指定がないので、利用されるフォントはそのときの文脈に依存します。必要ならば ::marker に特定のフォントを指定しておくのがよいでしょう。

組版種別の判定

組版種別を自動として組版を開始したときは、おおよそ、次のような手順で種別を決定します。

  1. MIMEの指定があるときは、それに従います。すなわち、text/html ならばHTMLとします。application/xhtml+xml ならばXHTMLとします。
  2. オプション設定ファイルauto-formatter-type="html" が指定してあり、入力文書の拡張子がわかっているときは、それに従います。すなわち、.htm.html などHTMLのものらしければHTMLとします。.xht.xhtml などXHTMLのものらしければXHTMLとします。
  3. XML宣言がなく、DOCTYPEがHTMLのものであればHTMLと、XHTMLのものであればXMTMLとします。
  4. オプション設定ファイルauto-formatter-type="xhtml" が指定してあり、名前空間がXHTMLのものであれば、XHTMLとします。
  5. XML宣言がなく、名前空間もなく、ルート要素が大文字小文字区別なしの <HTML> ならば、HTMLとします。
  6. (外部または文書内に)XSLTでないCSSのようなものが指定されているときは、XML+CSSとします。
  7. 名前空間がXSL-FOのものであれば、XSL-FOとします。
  8. これら以外のときは、XML+CSSとします。

HTMLのときは、文書がXMLである必要はありませんが、HTML以外は、文書が整形式のXMLであることが要求されます。

AH Formatter V7.0 との相違 V7.1

AH Formatter V7.1AH Formatter V7.0 とで、組版上の相違がいくらかあります。ここでは、それらを列挙します。

  • 画像サイズの%指定

    (X)HTMLで、<img src="xxx" width="50%">としたときの%は画像のサイズが基準となります。 CSSで img { width:50% } としたときは親要素のサイズが基準となります。 しかし、AH Formatter V7.0まではCSSの場合でも、以下のプロパティの%が画像のサイズを基準として計算されていました。

    • width
    • max-width
    • min-width
    • height
    • max-height
    • min-height

    AH Formatter V7.1ではこの誤りが訂正され、親要素のサイズを基準として計算されます。 もし、以前と同じように計算させたいときは、オプション設定ファイルfix-css-img-percentage="false" を指定してください。

AH Formatter V6.6 との相違

AH Formatter V7.0AH Formatter V6.6 とで、組版上の相違がいくらかあります。ここでは、それらを列挙します。

  • 行分割

    行分割処理が改良されました。行分割を参照してください。 また、Unicode の仕様変更により、行分割位置が変化することがあります。

  • axf:suppress-if-first-on-page

    axf:suppress-if-first-on-page の動作が改良されました。

    • axf:suppress-if-first-on-page により削除されたブロックに続くブロックにも指定された axf:suppress-if-first-on-page が有効になりました。
    • 段組エリア内で axf:suppress-if-first-on-page が有効になりました。
    • axf:suppress-if-first-on-page により削除されたブロックに続くブロックに指定された space-before が無効になりました。
    • ページ先頭の fo:table-rowfo:marker が指定されていたとき、それに続く fo:table-row に指定された axf:suppress-if-first-on-page が有効になりました。

  • ::first-letter

    CSS の ::first-letter擬似要素で文字を大きくしたような場合、line-height が明示されていないと行間が広がってしまうことがありました。AH Formatter V7.0 では、::first-letterline-heightが明示されていないときには不必要に行間が広がらないようになりました。

  • zwsp-mode

    zwsp-mode のデフォルト値が 6 に変更されました。

  • hyphenation-keep-mode

    hyphenation-keep="page" などで、ページ(段)末の単語がハイフネーションされているときの処理方法が改良されました。 オプション設定ファイルhyphenation-keep-mode を参照してください。 V6と同様に組ませたいときは、hyphenation-keep-mode="line" と指定してください。

  • white-space-collapse-mode

    white-space-collapse は、<fo:inline> をまたいで適用するように実装されていますが、AH Formatter V6.6 までは、無条件に適用していたので、<fo:inline> にボーダーがあるようなケースでも collapse されていました。AH Formatter V7.0 では、以下の条件のときは collapse しないようになりました。

    • <fo:inline> の境界に borderpadding があるとき
    • 間に幅指定のある <fo:inline> があるとき

    V6と同様に組ませたいときは、オプション設定ファイルwhite-space-collapse-mode="6" と指定してください。

  • font-stretch-mode

    font-stretch-mode="6" の動作が修正されました。
    font-stretchcondensedなどのキーワードを指定したとき、フォント選択にその情報を利用します。そして、例えば、extra-condensedを指定したとき、condensedフォントがあればそのフォントを元に圧縮が行われます。そのときの圧縮率は (62.5/75)% = 83.3% となります。ただし、選択候補の中にnormalフォントがない場合は 62.5% の圧縮率となります。

  • マルチメディア埋め込みのポスター画像

    AH Formatter V7.0 では、マルチメディアの埋め込み時に axf:poster-image が指定されていたら、その画像サイズを使用するようになりました。AH Formatter V6.6 までと同じように動作させるには、scaling="non-uniform" content-width="scale-to-fit" content-height="scale-to-fit"<fo:external-graphic> に指定してください。

  • BIDI

    UAX #9: Unicode Bidirectional Algorithm のリビジョン41に対応しました。V6と同様のアルゴリズムで処理したい場合は、unicode-bidi-rev で37未満の値を設定してください。37以上の値は41とみなされます。  BIDIアルゴリズムの実装上の制限

AH Formatter V6.5 との相違

AH Formatter V6.6AH Formatter V6.5 とで、組版上の相違がいくらかあります。ここでは、それらを列挙します。

  • html.css

    HTML用デフォルトCSShtml.css)の記述に変更があります。

    • li::marker {...}::marker {...} と変更されました。これにより、<li> 以外の list-item のマーカにもこのスタイルが適用されます。 そのため、-ah-margin-end:0.5em; によって今までと違うマージンが付くようになります。必要なら -ah-margin-end:0; などを指定するようにしてください。
    • *[hidden] { visibility: hidden } が追加されました。

  • -ah-force-page-count

    CSSで

    @page {
      -ah-force-page-count: document 4;


    のように書くと、AH Formatter V6.6 では、すべてのページの切り替え時に -ah-force-page-count が作用します。AH Formatter V6.5 までと同じように最後のページにのみ作用させるには、最後に使うページセレクタのある @page-ah-force-page-count を指定してください。

  • リガチャの抑制

    次の文字を挿入することで、リガチャが抑制されるようになりました。

    • U+200B
    • U+200C
    • U+2060
    • U+FEFF

  • MathML

    デフォルトで、STIXバージョン2.0 のフォントがインストールされているときはそれが採用されるようになりました。

    OpenType に MATHテーブルがあれば、それを参照するようになりました。オプション設定ファイルenableOpenTypeMATHexceptOpenTypeMATHVariants で細かく制御できます。

    <mlongdiv> の線の太さが、mslinethickness の太さで描かれるようになりました。

    行分割が起こったときの各行の高さが、それぞれの高さとなるようになりました。 AH Formatter V6.5 までのように各行の高さが同一になるようにするには、オプション設定ファイルで、linebreakingHeightAdjust="false" を指定してください。

AH Formatter V6.3 との相違

AH Formatter V6.4AH Formatter V6.3 とで、組版上の相違がいくらかあります。ここでは、それらを列挙します。

AH Formatter V6.2 との相違

AH Formatter V6.3AH Formatter V6.2 とで、組版上の相違がいくらかあります。ここでは、それらを列挙します。

  • keep-footnote-anchor

    AH Formatter V6.2 では、アンカーを含むブロックが orphansなどの条件によって次のページに送られてしまい、脚注自身が前のページに配置されるということがまれに起こります。AH Formatter V6.3 では、アンカーの後の分割可能な位置までを前のページに収めようとします。これは、元のブロックに axf:footnote-keep="always" を指定しても同じ効果を得ることができます。 AH Formatter V6.2 までと同じように動作させるには、オプション設定ファイルkeep-footnote-anchor="false" を指定してください。

  • list-style-type

    list-style-type の実装が、定義済みカウンタスタイルを利用するように変更されました。以前の list-style-type にあって定義済みカウンタスタイルに含まれない名前は以下のとおりです。

    • cjk-ideographic
    • japanese-formal-obsolete
    • urdu
    • lower-norwegian
    • upper-norwegian
    • hangul
    • hangul-consonant
    • halfwidth-katakana
    • halfwidth-katakana-iroha

    以前の list-style-type と同じ名前であっても、定義済みカウンタスタイルの実装には若干の相違があります。以前の list-style-type のスタイルを採用したいときは、axf:number-transform="lower-alpha" ではなくて axf:number-transform="'lower-alpha'" のように指定してください。

AH Formatter V6.1 との相違

AH Formatter V6.2AH Formatter V6.1 とで、組版上の相違がいくらかあります。ここでは、それらを列挙します。

  • latin-ligature / pair-kerning

    オプション設定ファイルの、latin-ligaturepair-kerning のデフォルト値が変更されました。AH Formatter V6.1 までは、これらのデフォルト値は false でしたが、AH Formatter V6.2 では true に変更されました。これは、デフォルトでよりよい組版結果を得ることができるように、ということを意図しています。 FO中でそれらについて、axf:ligature-modeaxf:kerning-mode が明示的に指定されている場合は、組版結果に影響はありません。 また、これらの指定は組版速度に影響します。

  • ブロックの分割

    CSSで、高さが auto のブロックが、例えばページ末で分割されたとき、AH Formatter V6.1 までは、前のページでのそのブロックの高さは分割位置のままでした。AH Formatter V6.2 では、ページ末までの高さに調整されます。これは、ブロックに背景やボーダーが指定されているときに違いが顕著です。段の末尾等でも同様です。  5.3. Splitting Boxes
    なお、FOには適用されません。
    オプション設定ファイルsplitting-blocks-space="true" と指定することで、V6.1の動作に戻すことができます。

  • beforeフロートの回り込み

    before側のフロートの幅が領域いっぱいで、テキストの回りこむ余地がないとき、intrusion-displace="auto" などでは、テキストはフロートをよけて配置されますがブロック自身はフロートに重なっていました。これは、ブロックに背景やボーダーを付けると確認できます。intrusion-displace="block" のときはブロック自身もフロートをよけて配置されます。AH Formatter V6.2 では、intrusion-displace の指定によらずにブロック自身がフロートをよけて配置されるようになりました。

  • 脚注の分割

    AH Formatter V6.1 までは、footnote-body内でページ分割(段分割)することはありませんでした。AH Formatter V6.2では、footnote-body内での分割が可能です。脚注の分割は axf:footnote-max-height の指定によりますが、デフォルトでは分割が起こるため、AH Formatter V6.1 と組版結果が異なることがあります。自動的な分割をしないようにするには、オプション設定ファイルauto-break-footnote="false" を指定してください。

  • BIDI

    AH Formatter V6.1 までは、BIDI 処理に問題があったことがわかっています。AH Formatter V6.2 では BIDI 処理が修正されました。そのため、V6.1 までと組版結果が異なることがあります。

AH Formatter V6.0 との相違

AH Formatter V6.1AH Formatter V6.0 とで、組版上の相違がいくらかあります。ここでは、それらを列挙します。

  • normalize

    AH Formatter V6.1 では、入力されたテキストに対して Unicode の正規化処理(UAX#15: Unicode Normalization Forms)が行われるようになりました。 axf:normalize を参照してください。 正規化処理は、組版速度に多少影響します。 デフォルトでの正規化処理を行わないようにするには、オプション設定ファイルnormalize="none" を指定してください。

  • font-stretch-mode

    AH Formatter V6.1 では、font-familyにファミリ名を指定したとき、font-stretch="condensed" などを考慮して、実際にcondensedフォントがある場合にそれを選択させることができるようになりました。 オプション設定ファイルfont-stretch-mode="6" を指定してください。 font-stretch-mode="5""6" の動作の違いは以下のとおりです。

    • font-stretch-mode="5"

      AH Formatter V5 と同じ動作をします。フォント選択に、font-stretch の情報は利用されません。つまり、condensedフォントがファミリ内にあっても選択されません。condensedフォントを選択するには、そのフォント名を明示する必要があります。例えば、Fooというファミリ名のフォントに、Foo-Regular.otfFoo-Condensed.otf というフォントがあったとき、<fo:block font-family="Foo" font-stretch="condensed"> としても Foo-Condensed.otf は選択されません。<fo:block font-family="Foo-Condensed"> のように指定する必要があります。

      <fo:block font-family="Foo" font-stretch="condensed"> とした場合、Foo-Regular.otf を圧縮して表示します。そのときの圧縮率は、OpenTypeの仕様に示されている値よりも若干小さく(伸張のときは大きく)なります。

    • font-stretch-mode="6"

      フォント選択に、font-stretch の情報を利用します。上の例で、<fo:block font-family="Foo" font-stretch="condensed"> とすれば Foo-Condensed.otf が選択されます。font-stretch に数値を指定したときはcondensedフォントは探されません。また、<fo:block font-family="Foo" font-stretch="extra-condensed"> としたとき、extra-condensedフォントがないときにcondensedフォントを圧縮するわけではありません。normalフォントの圧縮が行われます。

      condensedフォントがないときの圧縮率は、OpenTypeの仕様に示されている次の値となります。

      ultra-condensed 50%
      extra-condensed 62.5%
      condensed 75%
      semi-condensed 87.5%
      normal100%
      semi-expanded112.5%
      expanded125%
      extra-expanded150%
      ultra-expanded200%

    AH Formatter V7.0 で動作が修正されました。  font-stretch-mode

  • baseline-mode

    ベースラインの位置は、AH Formatter V5 で改良されましたが、縦書き時に欧文の文字(英数字)を正立させたときに中心が揃わない問題が残っていました。この問題は AH Formatter V6.1 で解決されました。 V5と同様に組ませたいときに、オプション設定ファイルbaseline-mode="5" と指定してください。

  • viewport-length-units-mode

    単位 vw、vh の解釈が変更されました。以前はページ余白を含むページ全体のサイズを基準としていましたが、AH Formatter V6.1 ではページ余白を除くサイズが基準となります。また、ページ全体を基準とする単位 pvw、pvh 等も追加されています。 V5と同様に組ませたいときには、オプション設定ファイルviewport-length-units-mode="5" と指定してください。このとき、vw=pvw、vh=pvh、vmin=pvmin、vmax=pvmax となります。

  • letter-spacing / word-spacing

    letter-spacingword-spacing が指定されているテキストでは、axf:punctuation-trimaxf:text-autospace などの指定が無効でした。AH Formatter V6.1 では、この制限が解除されています。

  • 全角空白の扱い

    AH Formatter V6.1 では、全角空白(U+3000)の扱いが若干変更されました。

AH Formatter V5 との相違

AH Formatter V6.0AH Formatter V5 とで、組版上の相違がいくらかあります。ここでは、それらを列挙します。

  • span

    AH Formatter V6.0 では、span="all"の振る舞いが、AH Formatter V5 と異なっています。

    • AH Formatter V5では、<fo:block-container>などの参照領域を生成するFOの、入れ子になった内側のspan指定も有効になっています。これが AH Formatter V6.0では、参照領域を生成するFOの中に入れ子になったFOでのspan指定は無効となります。例えば、

      <fo:block-container>
      <fo:block span="all">
      <fo:block>ABC</fo:block>
      </fo:block>
      </fo:block-container>

      のようなとき、<fo:block>ABC</fo:block>に対して、V5では span="all"が有効でしたが、AH Formatter V6.0では無効となります。また、axf:column-countを使った <fo:block-container>の段組の中の <fo:block>span="all"が指定された場合は、その <fo:block-container>の段組に対してスパンが指定されたものとなります。組版結果を V5と同様にするには、親の <fo:block-contianer>span="all"を指定するようにしてください。

    • 文書先頭での空のブロックとspan="all"のブロックの間の強制改ページの指定は、V5では無視されていましたが、AH Formatter V6.0 では強制改ページが有効となり、空白ページが生じます。組版結果を V5と同様にするには、次のようにしてください。

      • 空のブロックをbreak-before="page"を指定したブロックの前に置かない。または、
      • break-before="page"を指定しない(<fo:flow>の先頭なので不要)。または空のブロックの方に指定する。

    • 1段組の場合に、V5ではspan="all"の指定の効果がありませんでした。AH Formatter V6.0 では1段組であっても参照領域が生成されます。これは、例えば次のような違いを生みます。

      <fo:block>AAA</fo:block>
      <fo:block space-before="1cm" span="all">BBB</fo:block>

      1段組の場合、V5ではAAAとBBBの間にspace-before="1cm"によるスペースができますが、AH Formatter V6.0 ではできません。なぜなら、1段組でもspanによる参照領域が生成されて、参照領域の先頭でspace-before.conditionality="retain"の指定がないスペースが除去されるためです。組版結果を V5と同様にするには、1段組のときはspan="all"を指定しないようにしてください。

  • text-underline-mode

    AH Formatter V5 では、下線上線取消線の位置について次のような問題がありました。

    • axf:text-underline-position が指定してあると、axf:vertical-underline-side が効かなくなる。
    • axf:text-underline-position に数値が指定してあると、常にbase-lineからのオフセットとして解釈される。
    • axf:vertical-underline-side によって下線の位置が変更されても、上線の位置は変更されない。
    • CSSで、-ah-line-stacking-strategy:line-height のときに -ah-line-stacking-strategy:max-height のときと異なる位置に下線、上線が引かれていた。
    • 横書きで下線などを引くとき、途中に baseline-shift="super" などがあると、線が不揃いになるが、縦書きでは一直線に揃う。
    • 取消線を引くとき、文字のサイズが異なっていたり baseline-shift="super" などがあると、線が不揃いになる。
    • axf:text-line-width="auto" のときの線の太さはフォントサイズに依存する。ただしCSSでは 行領域の高さに依存する。

    AH Formatter V6.0 では、次のように改良されています。

    • axf:vertical-underline-side は、axf:text-underline-position があっても有効。
    • axf:text-underline-position に指定する数値には、基準となる位置を併記できる。
    • 上線は、常に下線の反対側に位置する。
    • CSSで、-ah-line-stacking-strategy の値によらず同じ位置に引かれる。
    • 横書きで下線などを引くとき、途中に baseline-shift="super" などがあっても一直線に揃う。
    • 取消線を引くとき、文字のサイズが異なっていたり baseline-shift="super" などがあっても一直線に揃う。
    • axf:text-line-width="auto" のときの線の太さは行領域の高さに依存する。

    V5と同様に組ませたいときは、オプション設定ファイルtext-underline-mode="5" と指定してください。

  • intrusion-displace-mode

    AH Formatter V6.0intrusion-displace の実装が修正されており、AH Formatter V5 と異なります。

    • intrusion-displace="line" または "auto" の場合に text-indent が消えないようになりました。
    • intrusion-displace="indent" の場合に start-indent および end-indent による相対的なインデントが保持されます。AH Formatter V5 では intrusion-displace="indent" を指定しても text-indent が保持されるだけでした。

    V5と同様に組ませたいときは、オプション設定ファイルintrusion-displace-mode="5" と指定してください。

  • vertical-block-width-mode

    横書きの中の縦書きのブロックの幅(あるいは縦書きの中の横書きのブロックの高さ)の auto値の扱いが AH Formatter V6.0 で修正されました。

    AH Formatter V5 では、縦書きブロックの幅は外側のエリアの幅からとられました。AH Formatter V6.0 では、縦書きブロックのautoの幅は内容に合わせて小さくなります。それが望ましくない場合は width="100%" のように幅を明示的に指定してください。縦書きの中の横書きのブロックの高さについても同様です。

    V5と同様に組ませたいときは、オプション設定ファイルvertical-block-width-mode="5" と指定してください。

  • zwsp-mode

    ZERO WIDTH SPACE(U+200B)の動作については、仕様上あいまいな部分があります。AH Formatter V5 では、text-align="justify" に対して、ZERO WIDTH SPACE もその対象となり、その部分が他よりも広くなります。また、ブロックの先頭末尾にある ZERO WIDTH SPACE も例外ではないため、そこも広がります。AH Formatter V6.0 では、これを次のように組ませることができます。

    • ZERO WIDTH SPACE を justify の対象から除外します。
    • ブロック先頭末尾の ZERO WIDTH SPACE を削除します。

    このことにより、<fo:block>&#x200B;</fo:block> のようなブロックでは、1行空けるような効果が現れなくなります。 オプション設定ファイルzwsp-mode を指定してください。

XSL Formatter V4 との相違

AH Formatter V5XSL Formatter V4 とで、組版上の相違がいくらかあります。ここでは、それらを列挙します。

  • capitalize

    例えば、

    <fo:block text-transform="capitalize">
    HELLO world!
    </fo:block>


    に対して、V4では

    Hello World!

    と変換されていましたが、AH Formatter V5 では

    HELLO World!

    と変換されます。つまり、V4では頭文字以外を小文字に変換していましたが、AH Formatter V5 では何もしません。V4と同様にするには、

    <fo:block text-transform="capitalize-lowercase">


    としてください。  text-transform

  • text-justify-mode

    AH Formatter V5 では、行の追い込み処理が改良されました。これに伴い、axf:text-justify-trim によってよりきめ細かな制御が可能となりましたが、XSL Formatter V4 と、1行に入る文字数に違いが生じることがあります。 axf:text-justify-trim を利用していないFOで、V4と同様に組ませたいときは、オプション設定ファイルtext-justify-mode="4" と指定してください。

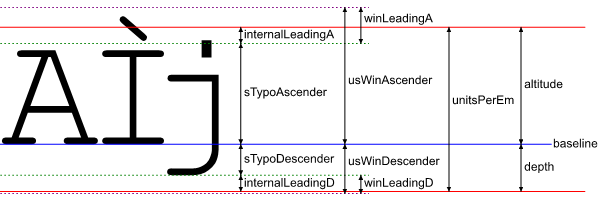

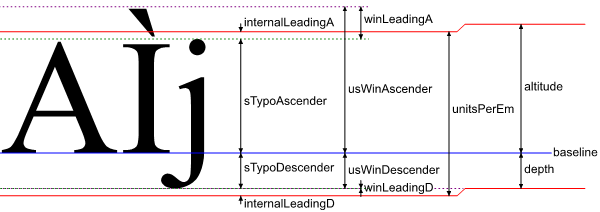

  • baseline-mode

    AH Formatter V5 では、和欧混植のように、ベースラインの異なるフォントを並べたときの処理が改良されています。例えば、

    <fo:block>Latin漢字</fo:block>
    <fo:block>漢字Latin</fo:block>
    <fo:block>Latin</fo:block>
    <fo:block>漢字</fo:block>


    というようなとき、Latinに日本語フォントが適用されないように font-family="'Times New Roman', 'MS Mincho'" のように指定するでしょう。このとき、XSL Formatter V4 では、font-family に指定されている最初のフォントによってベースラインを決定してしまうため、行の高さに違いができてしまうことがあります。 AH Formatter V5 では、そのときのスクリプトや言語の指定によって、font-family 中のフォントを選択するので、上記の例では language="jpn" と指定することによって適切なベースラインが適用されます。 V4と同様に組ませたいときに、オプション設定ファイルbaseline-mode="4" と指定してください。

  • フォントの選択

    AH Formatter V5 で、font-selection-strategy="character-by-character" がサポートされました。 また、オプション設定ファイルでのauto-fallback-fontで、フォールバックの制御ができるようになりました。 フォントの選択を参照してください。

XSL 1.0 と XSL 1.1 の非互換性

XSL 1.1 は、XSL 1.0 からいくらか非互換な変更がなされています。

  • from-page-master-region()

    XSL 1.1 では、<fo:region-*>writing-modereference-orientation を指定しても、そのままでは無視され、効果がありません。 XSL 1.1 でこれらの指定を有効にするためには、<fo:page-sequence>

    writing-mode="from-page-master-region()"
    reference-orientation="from-page-master-region()"


    を指定する必要があります。

    FOの修正なしに、XSL 1.0 と同様に評価させるには、オプション設定ファイルdefault-from-page-master-region="true" と指定します。

  • fo:table

    XSL 1.0 では、fo:table は参照領域を生成することになっています(5.6参照)。しかし、XSL 1.1 では、これが誤りであったとして修正されました。これは、主に、fo:table に指定されている margin-* から start-indentend-indent への変換で違いが生じます。例えば、

    <fo:block margin-left="10pt">
      <fo:table margin-left="0pt">
      ...


    のような表は、XSL 1.0 と XSL 1.1 では左マージンが異なっているかも知れません。 margin-* の代わりに、start-indent などを利用すれば、このような非互換性は発生しません。

    FOの修正なしに、XSL 1.0 と同様に評価させるには、オプション設定ファイルtable-is-reference-area="true" と指定します。

簡略記法

XSLのプロパティでの簡略記法はCSSの定義を引き継いでいるので、その値はCSSのように評価されます。 つまり、

margin="0pt -10pt"

は、ひとつの式ではなく、ふたつの値と評価されます。 しかし、簡略記法でないときは、これはひとつの式として評価されます。 例えば、次はひとつの式です。

margin-left="0pt -10pt"

AH Formatter V7.1 では、簡略記法でのこのようなあいまいな表現に対して、次のように処理します。

  • "0pt 10pt" のようにひとつの式になり得ないときはふたつの値
  • "0pt -10pt" のように符号と数値がくっついているときはふたつの値
  • "0pt - 10pt" のように符号と数値の間に空白が含まれるときはひとつの式
  • "0pt-10pt" はエラー(XSL仕様の 5.9.5 Numerics 参照)

FOの簡略記法中で式を使うときに、括弧で囲むなどすることもできます。

CSSでの calc() 関数中では、calc(10pt-5pt) のように書いたとき、- は演算子として評価されます。

プロパティ値の構文

XSL/CSS拡張でのプロパティ値(Value)の記法の構文について、一部を簡単に解説します。この記法は、CSS でのそれにのっとっています。詳細は Value Definition Syntax を参照してください。

  • 値の組み合わせ
    • 単純に並べられた値は、その順序どおりにすべてが現れなければなりません。
    • && で区切られた値は、任意の順序でそれらすべてが現れなければなりません。
    • || で区切られた値は、任意の順序でそれらのうちどれかひとつ以上が現れなければなりません。
    • | で区切られた値は、それらのうちどれかひとつだけが現れなければなりません。
    • [ ] は、内容をグループ化します。
  • 値の繰り返し
    • * は、0回以上の繰り返しを意味します。
    • + は、1回以上の繰り返しを意味します。
    • ? は、0回または1回の繰り返しを意味します。
    • {N} は、N回の繰り返しを意味します。
    • {N,} は、N回以上の繰り返しを意味します。
    • {N,M} は、N回以上M回以下の繰り返しを意味します。
    • # は、カンマ区切りで1回以上の繰り返しを意味します。

Unicode

AH Formatter V7.1 は、Unicode 13.0 に対応しています。 新しく追加された文字は、正しく扱えない可能性があります。 また、サポートされていないスクリプトの文字を正しく扱うことはできません( 対応スクリプトと言語)。 BIDI制御文字については、オプション設定ファイルunicode-bidi-rev を参照してください。

BIDIアルゴリズムの実装上の制限

unicode-bidi-rev にてV6.6と互換性のないアルゴリズムが選択されたときに仕様どおりに BIDI レベルが解決されない場合があります。

次の例のように分割される前の文字がスペースなど、BIDI レベルが後続のテキストに依存する文字であった場合や、括弧や isolate 等、対応する文字の有無で BIDI レベルが変化するテキストが存在する場合に、複数の要素内のテキストをまとめて BIDI レベルを求める必要があります。 このとき、その範囲内の要素にプロパティの評価結果によってはテキストが変換するものがある場合、BIDI レベルは正しく評価されません。プロパティが適用前のテキストに対して BIDI レベルを求めます。

<fo:block>aaaa <fo:inline property="xxxx">bbbbb</fo:inline> ...</fo:block>
<fo:block>(aaaa<fo:inline property="xxxx">bbbbb</fo:inline> ...)</fo:block>

次の例のように後方の要素を参照している場合、評価結果で得られるテキストを Neutral と仮定し一度 BIDI レベルを求め、テキストが求まった後に、そのテキストのみで BIDI 処理を行います。

<p>xxxx<span ref="#yyy" style="content:target-text(attr(ref, url))"></span>zzzz</p>
<p><span id="yyy">ref</span></p>

索引のリーダの writing direction を変えるページ番号をページの左端に配置したいときは、content に制御文字を付与する形ではなく、次の例のようにリーダの前にスペースを配置し、unicode-bidi で writing direction を変更させることをお勧めします。

a::before {
	content: leader(dotted) " " target-counter(attr(ref, url),page);
	unicode-bidi: embed;
	direction: rtl;
}
<toc>حول xxxx <a ref="#yyy"></a></toc>

Unicode範囲

フォント構築ファイルオプション設定ファイルなどで、プロパティ値として Unicodeの範囲を表現するときは次の書式で行います。

[ <urange> | <string> ]# | all

<urange>U+ が先行する16進数で、次のいずれかです。16進数の大文字小文字は区別されません。(Unicode仕様ではコードポイントは4~6桁でなければなりませんが、ここでは表記上4桁未満も許しています。)

  • 単一のコードポイント(例えば U+416
  • 範囲を示すコードポイント(例えば U+400-4FF
  • ? が後行する範囲指定(例えば U+4??

U+4?? は、U+400-4FF と等価です。U+??? は、U+000-FFF と等価です。 有効なUnicodeは、U+10FFFF までです。 それより大きな範囲を指定しても無視されます。

<string> は引用符で囲まれた任意の文字列です。例えば、U+0028-0029'()' と書くことができます。

all は、U+0-10FFFF の指定とみなされます。

URI

XSL仕様での <uri-specification> は、url() 内に IRIRFC3987)仕様を満たす文字列を指定することになっています。 ここでは、便宜上IRIのことをURIと呼びます。

AH Formatter V7.1 で実際に指定できるスキームは、以下のとおりです。

  • http:
  • https: (証明書に問題のあるサイトにはアクセスできません)
  • file:
  • data: (RFC2397)
  • jar: (JarURLConnection)

スキーム名を含む正しい絶対URIは、url() を利用せずに裸で指定することができます。例えば、

<fo:external-graphic src="url('http://localhost/image.png')"/>

<fo:external-graphic src="http://localhost/image.png"/>

と指定することができます。 また、スキーム名を指定せず、相対URIを指定することができます。

<fo:external-graphic src="url('image.png')"/>
<fo:external-graphic src="image.png"/>

AH Formatter V7.1 は、利用者の便宜のために、URIではなく、ローカルなファイルシステム上のファイル名を指定することを許しています。 しかし、一般にURIとローカルファイル名には互換性がありません。例えば、URIに空白は許されませんが、ローカルファイル名に空白を使用できることがあります。 また、%を直接利用できることもあるので、foo%20bar.png という文字列は、URIとして評価する場合とローカルファイル名として評価する場合で異なるリソースを指すことになります。

AH Formatter V7.1 は、この問題を次のように解決します。

  • スキームが明示されているときは、それがそのまま採用されます。
  • スキームが明示されていず、url() で囲まれているときは次のように処理します。
    1. URIが正しければそれがそのまま採用されます。
    2. URIが正しくなければ、それを %エスケープ処理します。
  • スキームが明示されていず、裸で指定されているときは次のようにします。
    1. Windows環境では、\ を / に変換します。
    2. %エスケープ処理します。

相対URIは、base-uri と組み合わされて絶対URIに変換されます。このとき、ローカルファイル名は、すべて fileスキームに変換されます。例えば、Windows環境で base-uri が C:\home\ であるとき、以下のように変換されます。

foobar.pngfile:///C:/home/foobar.png
url('foobar.png')file:///C:/home/foobar.png
url('url(foobar.png)')file:///C:/home/url(foobar.png)
subdir\foobar.pngfile:///C:/home/subdir/foobar.png
url('subdir\foobar.png')file:///C:/home/subdir%5Cfoobar.png
url('subdir/foobar.png')file:///C:/home/subdir/foobar.png
foo bar.pngfile:///C:/home/foo%20bar.png
url('foo bar.png')file:///C:/home/foo%20bar.png
foo%20bar.pngfile:///C:/home/foo%2520bar.png
url('foo%20bar.png')file:///C:/home/foo%20bar.png
foo%%20bar.pngfile:///C:/home/foo%25%2520bar.png
url('foo%%20bar.png')file:///C:/home/foo%25%2520bar.png
foo#bar.pngfile:///C:/home/foo#bar.png
url('foo#bar.png')file:///C:/home/foo#bar.png
foo%23bar.pngfile:///C:/home/foo%2523bar.png
url('foo%23bar.png')file:///C:/home/foo%23bar.png

url() の中に、ローカルなファイル名を直接書くことはできません。例えば、

url('C:\My Document\foobar.png')

のような指定は、期待どおりには動作しないでしょう。ローカルなファイル名は、url() で囲まずに指定してください。

# はフラグメントの区切りとなります。file:///C:/home/foo#bar.png で、実際にアクセスされるリソースは、file:///C:/home/foo です。foo#bar.png というリソースにアクセスしたいときは、url('foo%23bar.png') としてください。

WindowsでのUNCUniversal Naming Convention)、例えば、\\host\My Document\foobar.png は、file://host/My%20Document/foobar.png と変換されます。 また、//host/My Document/foobar.png では、base-uri が http: のときは、http://host/My%20Document/foobar.png のように変換されます(https: も同様)。Windows以外では、file://host/... はサポートされません。

RFC2397 で定義される dataスキームの書式は次です。

"data:" [ mediatype ] [ ";base64" ] "," data

base64を指定するときはセミコロン ; が必要であること、データの区切りはカンマ , であることに注意してください。

JarURLConnection で定義される jarスキームを指定できます。これは、JARまたはZIPに有効で、その中のエントリを指定できます。

jar:http://www.foo.com/bar/baz.jar!/COM/foo/Quux.png

最初の区切り !/ 以降をエントリ指定とみなします。JARまたはZIPの入れ子には対応していません。

非Windows環境では、HTTP または HTTPS へプロキシを経由してアクセスする場合、プロキシアドレスを環境変数で指定する必要があります。

非Windows環境では、ルート証明書が必要な場合、ルート証明書の場所を環境変数で指定する必要があります。

マルチドメイン証明書に対応しています。

表の自動レイアウト

表(<fo:table>)には、table-layout="fixed"table-layout="auto" という属性があります。 前者はカラム幅が決まっている固定レイアウトを指定するものであり、後者はカラム幅を自動的に計算する自動レイアウトの指定です。省略した場合のデフォルトは table-layout="auto" です。 XSL仕様では、自動レイアウトは実装依存となっています。 ここでは、AH Formatter V7.1 の実装について解説します。

自動レイアウトは、カラムの幅計算のために、少なからず時間がかかります。高速な組版を望むのなら、table-layout="fixed" を指定してください。

AH Formatter V7.1 の表の組版処理では、table-layout の指定と、<fo:table> への幅の指定によって、処理方法が異なります。 すべてのカラムの幅が指定してある場合は、table-layout="auto" であっても table-layout="fixed" として扱われます。 また、proportional-column-width() の指定は、XSL仕様では、table-layout="fixed" の場合にのみ指定できることになっています。AH Formatter V7.1 では、proportional-column-width() の指定があるカラムと幅指定のないカラムが混在したとき、幅指定のないカラムには column-width="proportional-column-width(1)" が指定されているとみなし、さらに table-layout="fixed" とみなして処理します。つまり、このようなときは、すべてのカラムに幅の指定があることになります。

table-layoutfo:tableの幅処理方法
fixedあり 幅の指定されていないカラムに対しては、幅が等分されて割り振られます。 内容がその幅を超える場合はオーバーフローします。
なし 表の幅は 100%となります。 幅の指定されていないカラムに対しては、幅が等分されて割り振られます。 内容がその幅を超える場合はオーバーフローします。
autoあり 幅の指定されていないカラムに対しては、カラムの内容を勘案して幅が割り振られます。 カラムの最小幅を採用しても指定されている表の幅を超えるときは、表の幅がその幅に拡大されます。
なし 幅の指定されていないカラムに対しては、カラムの内容を勘案して幅が割り振られます。 カラムの最大幅を採用しても 100%に満たないときは、それが表の幅となります。 カラムの最小幅を採用しても 100%を超えるときは、それが表の幅となります。 それ以外のときは、表の幅は 100%となります。

table-layout="auto" のとき、幅の指定されていないカラムに対して、その内容を調べます。すべての行に対して調べれば、より好ましいカラム幅を決定できますが、大きな表に対しては時間がかかり過ぎます。 AH Formatter V7.1 は、通常最大 100行分のカラムに対してだけ調べて、カラムの幅を決定します。 この行数は、オプション設定ファイルtable-auto-layout-limit で変更することができます。

table-layout="fixed" のときは、カラムの内容を調べることはないので、常に高速です。

行分割

AH Formatter V7.1 は、2種類の行分割処理を行います。ひとつは 1行ずつ行幅に入るところで逐次行を分割していくもの、もうひとつは Knuth-Plass の Breaking Paragraphs into Lines の行分割アルゴリズムに従ったものです(以下BPILと略)。BPILは、主に欧文組版のためのアルゴリズムで、ブロック全体のバランスを考慮して分割位置を決定します。

行分割位置の候補は、UAX#14: Line Breaking Properties の処理によって求められます。UAX#14 の処理では、以下のようにいくらか Unicodeの仕様と異なる処理をしています。

  • JIS X 4051:2004 での行頭禁則和字は、axf:line-break で制御することができます。

  • UAX#14 の LB30 は、開き括弧類の前、閉じ括弧類の後に関する規則ですが、AH Formatter V7.1 は、全角括弧類に対しては分割を許可するように処理します。 対象となるのは、axf:punctuation-trim に示されている、全角開き括弧、全角閉じ括弧、全角句読点です。

  • CJKスクリプト中の行分割クラスAIは、IDとして処理します。 ただし、U+2015(HORIZONTAL BAR)は、JIS X 4051:2004 での分離禁止文字なので、INとして処理します。

  • 半角カナ(U+FF61~U+FF9F)の行分割クラスはALです。これは、アルファベットと同じで分かち書きをしないと行分割されません。 半角カナは、全角カナ(U+3001~U+30FF)として行分割処理します。

  • UAX#14 では、U+002F (SOLIDUS) 直後の分割が許可されているため、km/h や w/o などの略語でも分割が起こります。このような分割が好ましくないことは、UAX#14 にも明記されています。AH Formatter V7.1 では、axf:abbreviation-character-count によって、略語のような語の分割を制御することができます。
  • 全角空白(U+3000)は行頭禁則されます。行頭禁則したくないときは、オプション設定ファイルnon-starter-ideographic-space="false" と指定してください。

  • U+200C と U+200D は次のように処理されます。
    1. U+200D の前後では行分割しません。
    2. U+200C の前後では行分割可能と判断します。

BPILは、次のようなブロックに適用されます。

ブロックの言語は、xml:langlanguage プロパティで明示されているか、オプション設定ファイルdefault-lang で指定されているものとなります。 ただし、あらゆる場面にBPILが適用できるわけではありません。以下のような場合は、BPILは適用されず、1行ごとの分割処理が行われます。

以下のような制限があります。

  • <fo:initial-property-set> または ::first-line が含まれるブロックは、2行目以降にBPILが適用されます。
  • 3ページ(段)以上に渡るブロックのとき、2ページ(段)目以降にBPILが適用されないことがあります。

引用符

引用符は、UAX#14: Line Breaking Properties で文字クラス QU に属する文字です。一般に引用符には開きと閉じの向きがありますが、QU にはその区別がありません。そのため、このままでは行分割に際して望ましくない結果をもたらします。これに対して Unicode は、言語の情報があれば引用符が開きか閉じか判定して、OP または CL として扱うとよい、としています。

AH Formatter V7.1 では以下の文字を引用符として扱います(ここには UAX#14 での QU でない文字も一部含まれています)。ここに示されている QU/OP/CL は、AH Formatter V7.1 がその文字をどの向きで扱うかを示しています(UAX#14 の文字クラスではありません)。

U+0022QUQUOTATION MARK
U+0027QUAPOSTROPHE
U+00ABOPLEFT-POINTING DOUBLE ANGLE QUOTATION MARK
U+00BBCLRIGHT-POINTING DOUBLE ANGLE QUOTATION MARK
U+2018OPLEFT SINGLE QUOTATION MARK
U+2019CLRIGHT SINGLE QUOTATION MARK
U+201AOPSINGLE LOW-9 QUOTATION MARK
U+201BOPSINGLE HIGH-REVERSED-9 QUOTATION MARK
U+201COPLEFT DOUBLE QUOTATION MARK
U+201DCLRIGHT DOUBLE QUOTATION MARK
U+201EOPDOUBLE LOW-9 QUOTATION MARK
U+201FOPDOUBLE HIGH-REVERSED-9 QUOTATION MARK
U+2039OPSINGLE LEFT-POINTING ANGLE QUOTATION MARK
U+203ACLSINGLE RIGHT-POINTING ANGLE QUOTATION MARK
U+275BQUHEAVY SINGLE TURNED COMMA QUOTATION MARK ORNAMENT
U+275CQUHEAVY SINGLE COMMA QUOTATION MARK ORNAMENT
U+275DQUHEAVY DOUBLE TURNED COMMA QUOTATION MARK ORNAMENT
U+275EQUHEAVY DOUBLE COMMA QUOTATION MARK ORNAMENT
U+275FQUHEAVY LOW SINGLE COMMA QUOTATION MARK ORNAMENT
U+2760QUHEAVY LOW DOUBLE COMMA QUOTATION MARK ORNAMENT
U+2E00QURIGHT ANGLE SUBSTITUTION MARKER
U+2E01QURIGHT ANGLE DOTTED SUBSTITUTION MARKER
U+2E02OPLEFT SUBSTITUTION BRACKET
U+2E03CLRIGHT SUBSTITUTION BRACKET
U+2E04OPLEFT DOTTED SUBSTITUTION BRACKET
U+2E05CLRIGHT DOTTED SUBSTITUTION BRACKET
U+2E06QURAISED INTERPOLATION MARKER
U+2E07QURAISED DOTTED INTERPOLATION MARKER
U+2E08QUDOTTED TRANSPOSITION MARKER
U+2E09OPLEFT TRANSPOSITION BRACKET
U+2E0ACLRIGHT TRANSPOSITION BRACKET
U+2E0BQURAISED SQUARE
U+2E0COPLEFT RAISED OMISSION BRACKET
U+2E0DCLRIGHT RAISED OMISSION BRACKET
U+2E1COPLEFT LOW PARAPHRASE BRACKET
U+2E1DCLRIGHT LOW PARAPHRASE BRACKET
U+2E20OPLEFT VERTICAL BAR WITH QUILL
U+2E21CLRIGHT VERTICAL BAR WITH QUILL
U+301DOPREVERSED DOUBLE PRIME QUOTATION MARK
U+301ECLDOUBLE PRIME QUOTATION MARK
U+301FCLLOW DOUBLE PRIME QUOTATION MARK

主にヨーロッパの言語によっては引用符の向きが異なっています。例えば、フランス語では «Guillemets» であり、ドイツ語では »Guillemets« となります。AH Formatter V7.1 は、デフォルトで上の設定を用いますが、言語によってこれを次のように補正します。空欄やここにない文字はデフォルトと同じです。

language codelanguageU+00ABU+00BBU+2018U+2019U+201CU+201DU+2039U+203A
デフォルトOPCLOPCLOPCLOPCL
azazeアゼルバイジャン語 CL CL
bsbosボスニア語CLOP QU QUCLOP
bgbulブルガリア語 CL CL
cscesチェコ語CLOPCL CL CLOP
dadanデンマーク語CLOPCL CL CLOP
dedeuドイツ語CLOPCL CL CLOP
de-CHdeu-CHスイスドイツ語 CL CL
etestエストニア語 CL CL
fifinフィンランド語 QU QU QU QU
hrhrvクロアチア語CLOP CLOP
huhunハンガリー語CLOP CLOP
isislアイスランド語 CL CL
kakatジョージア語 CL CL
ltlitリトアニア語 CL CL
mkmkdマケドニア語 CL CL
nonorノルウェー語 QU QU QU QU
plpolポーランド語CLOP CLOP
rurusロシア語 CL CL
skslkスロバキア語CLOPCL CL CLOP
slslvスロベニア語CLOPCL CL CLOP
sqsqiアルバニア語 CL CL
svsweスウェーデン語 QU QU QU QU
uzuzbウズベク語 CL CL

オプション設定ファイルの quotationmark で、引用符の向きを変更することができます。 また、axf:quotetype でも引用符の向きを指定することができます。

CSSの open-quote/close-quote で採用される quotes 中の文字は、これらの設定によらず OPまたはCLに強制されます。

OP は開き括弧と、CL は閉じ括弧と同様に扱われる引用符です。 QU は向きのない引用符です。QU である文字に対して、AH Formatter V7.1 は次のように処理します。

  • 文字列頭の QU は、OP とみなす。
  • 文字列末の QU は、CL とみなす。
  • 文字列中の QU は、直後が空白でなく直前が空白なら OP とみなす。
  • 文字列中の QU は、直前が空白でなく直後が空白なら CL とみなす。
  • これら以外のとき QU のままとする。

ハイフネーション

hyphenation-keep="page"(または "column")を指定したときの、ページ(段)分割時の振る舞いについて、説明しておきます。hyphenation-keep="page" で次のような文章があったとします。

xxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxx
xxxxxxxxxxx abc-
def xxxxxxx ghi-
jkl mnopqr.

最後の行の前でページ分割が起こると、ghi が次のページに追い出されて、

xxxxxxxxxxxxxxxx
xxxxxxxxxxx abc-
def xxxxxxx
---------------- page break
ghijkl mnopqr.

となります。このとき widows="2" が指定されていると、もう1行追い出され、

xxxxxxxxxxxxxxxx
xxxxxxxxxxx abc-
---------------- page break
def xxxxxxx ghi-
jkl mnopqr.

となりますが、さらに hyphenation-keep="page" に違反しています。 このとき、AH Formatter V7.1 は、abc だけを追い出すことができず、1行追い出されてしまいます。

xxxxxxxxxxxxxxxx
---------------- page break
xxxxxxxxxxx abc-
def xxxxxxx ghi-
jkl mnopqr.

前の行がハイフネーションで終わっていれば、次々と行が追い出されます。 hyphenation-ladder-count を併用するとよいでしょう。

少し違うケースで、ghi を追い出したとき、次のように行が増えることがあります。

xxxxxxxxxxxxxxxx
xxxxxxxxxxx xxxx
xxx xxxxxxx
---------------- page break
ghijkl xxxx mno-
pqr.

widows="3" だと、もう1行追い出されます。このとき、次のように行が減ってしまうことがあります。

xxxxxxxxxxxxxxxx
xxxxxxxxxxx xxxx
---------------- page break
xxx xxxxxxx ghi-
jkl xxxx mnopqr.

AH Formatter V7.1 は、この副作用による widows="3" を解消することができません。 これは、制限事項となります。widows="2" ではこのような事態にはなりません。

異体字選択

AH Formatter V7.1 は、Unicode の異体字選択(Variation Sequence)に対応しています。 OpenTypeフォントが異体字選択機能(cmap Format14)を持っている場合は、それを適切に処理します。例えば、次のように異体字を表現できます。

葛&#xE0100;城市
葛城市
葛&#xE0101;飾区
葛飾区

異体字選択機能を持っていないCIDフォントに適用した場合でも、次のIVD(UTS#37: Ideographic Variation Database)に従ってCIDを選択します。

  • /ivd/data/2007-12-14 Combined registration of the Adobe-Japan1 collection and of sequences in that collection

異体字選択機能を持っていないフォントの場合、対応する異体字がない場合、範囲を超えた異体字指定の場合は、&#xE0100;等は無視されます。これは、同じ指定でも、フォントがどの異体字をサポートしているかによって表示される字形が異なるということを意味します。

フォントの選択

FOやCSS中でのフォントの指定は、font-familyプロパティで行います。 指定には、font-family="'Courier New', serif" のようにフォントの候補が列挙されている場合や、font-family の指定がない場合など、さまざまな場合があります。 AH Formatter V7.1 は、文字列に対してどのフォントを適用すべきかを次のように決定します。

  1. 領域内の文字列を、Unicodeで定義されている文字に対応するスクリプト情報、FOやCSSに指定されている言語やスクリプト情報などによって、同一の性質を持った文字列に分割し、分割された文字列のスクリプトを決定します。 Unicodeには、全角かどうかあいまいとされる文字などが含まれている、文字としての漢字だけでは言語が決定できないなどの理由で、この決定方法は複雑です。

  2. オプション設定ファイルfont-selection-mode="6" が指定されているときは、この部分文字列の各文字に対して、FOやCSSで指定されているfont-familyが、そのグリフを持っているか調べ、最初に見つかったグリフを持っているフォントが採用されます。そうでないときは、この部分文字列の各文字に対して、FOやCSSで指定されているfont-familyが、そのグリフを持っており、Unicodeの範囲またはスクリプトをサポートしているかを順に調べます。最初に見つかったサポートしているフォントが採用されます。 font-familyが何も指定されていないときは、標準フォントファミリに指定されているゼネリックフォントファミリが指定されているとみなされます。

XSLやCSSでは、ゼネリックフォントファミリとして、次の5つが利用できます。

  • serif
  • sans-serif
  • cursive
  • fantasy
  • monospace

AH Formatter V7.1 は、これらに対して実際にはどのフォントを対応させるのかという情報をスクリプトごとに持っています。また、どのスクリプトにも属さないゼネリックフォントも定義できるようになっています。 これらは、グラフィカルユーザインターフェイス組版オプション設定ダイアログフォント設定ページでの指定、オプション設定ファイル<script-font>で指定されているものです。

  1. ゼネリックフォントに対しては、対象文字列のスクリプトに対応するスクリプト別ゼネリックフォントが指定されているときは、それがその文字列をサポートしているかどうか調べます。

  2. 対応するスクリプト別ゼネリックフォントが指定されていないときは、ゼネリックフォントに対して調べられます。

  3. オプション設定ファイルauto-fallback-font="true" が指定されていて、font-familyに指定されているどのフォントも対象文字列をサポートしていないときは、次のフォールバック処理をします。

    1. 対応するスクリプト別のfallbackに指定されているフォントを調べます。
    2. ゼネリックフォントのfallbackに指定されているフォントを調べます。
    3. それでもどのフォントも対象文字列をサポートしていないときは、次のフォントが順に調べられます。
      • Windows版のとき
        1. Lucida Sans Unicode
        2. Microsoft Sans Serif
        3. IPAGothic
        4. Code2000
        5. MS PGothic
        6. Arial Unicode MS
      • 非Windows版のとき
        1. Helvetica
        2. IPAGothic
        3. Code2000

  4. 対象文字列をサポートしているフォントが見つからないときはエラーです。

組版オプション設定ダイアログの指定は、オプション設定ファイルへ反映されます。 例えば、

<script-font script="Hans" serif="SimSun" sans-serif="SimHei" monospace="SimSun"/>

というように書かれています。ここにはcursiveの指定はないので、Hansのcursiveに対しては、ゼネリックフォントのcursiveが採用されます。 もし、インストール直後のように、<script-font script="Hans"/> 自体が指定されていないときは、デフォルトの組が指定されているとみなされます。 Windows版では次のデフォルトの組を設定します。ここに明記されていないスクリプトは何も設定されません。また、実際にそのフォントが存在しないときは設定されません。

Scriptserifsans-serifcursivefantasymonospace
標準 Times New RomanArial Segeo Script または
Comic Sans MS または
Monotype Corsiva
Impact Courier New
JpanMS 明朝MS ゴシックMS 明朝 または
MS ゴシック
MS 明朝 または
MS ゴシック
MS ゴシック または
MS 明朝
HansSimSun または
MS Song
SimHei または
MS Hei または
MS Song
SimSun または
MS Song
SimSun または
MS Song
SimHei または
MS Hei または
MS Song
HantMingLiU
HangBatang または
BatangChe
Gulim または
BatangChe
Batang または
BatangChe
Batang または
BatangChe
BatangChe
Armn V7.1 Arian AMU Serif または
Arian AMU
Arian AMUArian AMUArian AMUArian AMU Mono または
Arian AMU
Geor V7.1 Sylfaen
Ethi Nyala
ArabArabic Typesetting
Syrc Estrangelo Edessa
HebrFrankRuehl
DevaMangal
Beng Vrinda
Guru Raavi
Gujr Shruti
Taml Latha
Telu Gautami
Knda Tunga
Mlym Kartika
Sinh Iskoola Pota
ThaiAngsana New
Khmr DaunPenh
Laoo DokChampa
Mymr Myanmar Text

Macintosh版では次のデフォルトの組を設定します。

Scriptserifsans-serifcursivefantasymonospace
標準 Times または
Times New Roman
Helvetica または
Arial
Monaco または
Chalkboard
Monaco または
Chalkboard
Courier
Jpanヒラギノ明朝 Pro W3ヒラギノ角ゴ Pro W3ヒラギノ丸ゴ Pro W4 または
ヒラギノ角ゴ Pro W3
ヒラギノ丸ゴ Pro W4 または
ヒラギノ角ゴ Pro W3
ヒラギノ角ゴ Pro W3
HansSTXihei
または STSong
STSongSTXihei
または STSong
STXihei
または STSong
STSong
HantLiHeiPro
または LiSongPro
LiSongProLiHeiPro
または LiSongPro
LiHeiPro
または LiSongPro
LiSongPro
HangAppleMyungjoAppleGothicAppleMyungjoAppleMyungjoAppleGothic
ArabGeeza Pro
HebrNewPeninimMT
DevaDevanagariMT
ThaiThonburi

Linux版では次のデフォルトの組を設定します。

Scriptserifsans-serifcursivefantasymonospace
標準 TimesHelveticaTimesTimesCourier

縦書きでの文字

日本語や中国語の文書中の文字の向きは、基本的には次の 3通りあります。

横書きのとき縦書きのとき
SVOMVO

縦書きにおける文字の向きを、U または R で表現します。U は紙面に対して正立しています。R は紙面に対して 90°時計回りに回転しています。 すると、ここでの縦書きの文字の向きは次のようになっています。

  • 「漢字」などの和字は、U である。
  • 括弧は、R である。
  • 句点は、縦書き用グリフを用いた上で、U である。
  • 「Abc」などの欧字は、SVOでは U であり、MVOでは R である。

縦書き文書で、どの文字を正立させてどの文字を90°回転させるのかは、UAX#50: Unicode Vertical Text Layout で議論されています。現在、ここにはMVO (Mixed Vertical Orientation) に関する記述しかありませんが、以前はSVO (Stacked Vertical Orientation) も含まれていました(tr50-6.html)。 AH Formatter V7.1 では、axf:text-orientation="mixed" はMVOに従い、axf:text-orientation="upright" はSVOに従うように実装されています。 ただし、AH Formatter V7.1 では若干の修正を加えたものを利用しています( tr50-x.Orientation.txt)。このデータは、オプション設定ファイルで一部を任意に変更することができます。UAX50を参照してください。

通常縦書きに対応しているフォントは、一部の文字に対して縦書き用のグリフを持っています。それは、横書き用のグリフを単純に回転させただけでは縦書きに適用できないものがあるためです。小書きのかなや句読点、長音などです。 縦書きでは、縦書き用グリフがある文字に対しては、それを用いることになります。

文字をどちら向きに表示するか(U および R)は、横書き用グリフの向きに対してどちら向きか、という決め方をしています。しかし、縦書き用グリフには、横書き用グリフとは向きの異なるものが存在しています。次の例は、U+3083、U+FF08 と U+2190 の例です。U+FF08 と U+2190 では向きが異なっています。

横書き用のグリフ縦書き用のグリフ

先に、「括弧は、R である」と書いていますが、実際には、縦書き用グリフを用いて U として表示しなければなりません。つまり、縦書き用グリフが横書き用とは異なる向きにデザインされているという暗黙の仮定がここにあります。 現実には、フォントが縦書き用グリフを持っているかどうか、その向きが横書き用グリフと同じかどうかは、フォントによって異なっています。特に、矢印などの記号類の向きにおいてフォントによる差異が顕著です。グリフがどちら向きにデザインされているかを知るのは不可能なので、この問題を一般的に解決することはできません。したがって、AH Formatter V7.1 では、代表的な実装に合わせて文字の向きを制御しています。

大規模文書の組版

例えば、<fo:page-number-citation> のない単純なFOを組版してPDFを出力する場合、AH Formatter V7.1 は、組版済みのページを捨てながらPDFを出力するので、どんなに大きな文書でも1ページ分以上のメモリを消費せずに処理することができます(GUIを除く)。 しかし、<fo:page-number-citation> によって、後方のページを参照するようなページでは、その参照しているページが何ページになるのか、そのページまで組版してみなければわかりません。そのため、未解決の <fo:page-number-citation> を含むページが現れると、AH Formatter V7.1 は、組版途中の結果をメモリ上に蓄えたまま出力を保留します。 先頭の方に目次があるような文書では、目次に現れるページ番号がすべて解決するまで出力が行われないことになります。これは、メモリを大量に消費するため、組版できるページ数に限界が生じ、大規模な文書の組版が不可能なことを意味します。

この問題を解決するために、AH Formatter V7.1 は、文書を2パスで組版することができるようになっています。 最初のパスでは、<fo:page-number-citation> の解決だけを目的に組版が行われ、必要なすべてのページ番号情報を収集します。次のパスで再び先頭から組版を始めます。このとき、<fo:page-number-citation> はすべて解決しているので、組版済みのページを捨てながら出力することができます。 組版に要する時間は増えますが、組版に要するメモリはほとんど消費されず、大規模な文書の組版が可能となります。ただし、出力に要するメモリ消費には効果がありません。

2パス組版を行うには、次のような方法があります。

一時ファイル

AH Formatter V7.1 は、不可避な場合を除いて作業用の一時ファイルを作りません。 AH Formatter V7.1 が作業用の一時ファイルを作るのは以下の場合です。

  • COMインターフェイスで、ウェブブラウザへPDFを直接出力するとき、組版結果のPDFを一時ファイルへ保存します。

  • COMインターフェイスで、DOMを使って渡されたXMLドキュメントは、一時ファイルを使って処理されます。ただし、組版種別にFOが指定されたときは、直接DOMを処理するので一時ファイルは生成されません。

  • 印刷で、ファイル出力を行うときに、一時ファイルを生成します。

  • 外部XSLTを使うときなどのXSLT変換で、ファイルインターフェイスが必要な場合、一時ファイルを生成します。

  • Javaインターフェイスのrenderメソッドで、XML+XSLからの変換が必要なとき、その結果FOを一時ファイルとして生成します。

  • Windows版で、PDFに埋め込めない画像を埋め込もうとしたとき、その変換処理では、一時ファイルを生成します。

  • Distiller、Ghostscriptを使ってEPSをPDFへ変換するとき、一時ファイルを生成します。

  • Distillerを使ってEPSを処理するとき、joboptionsが指定されていないとデフォルトのjoboptionsを一時ファイルとして生成します。

  • XPS出力時に一時ファイルが生成されます。

  • Windows版のGUIでは、Windowsによって適宜一時ファイルが生成されます。
