見開きページマスタ拡張

AH Formatter V7.2では見開きページをひとつの単位と判断できるため、2ページにまたがる見開き区画を定義することができます。また、見開きページにひとつの背景を定義することもできます。

見開きページをひとつの見開きページとして組版するときの要件は以下に記載されています。

見開きが必要となるのは一部のドキュメントのみですが、次の場合に見開きを使用します。

  • タイトルが2ページにまたがる場合
  • 画像または表の幅が1ページより広い場合
  • 縁なし背景の画像が2ページにまたがる場合

見開きページマスタ拡張には次のふたつのFOが追加されています。

FO意味
<axf:spread-page-master>見開きを定義します。
<axf:spread-region>2ページにまたがる領域。

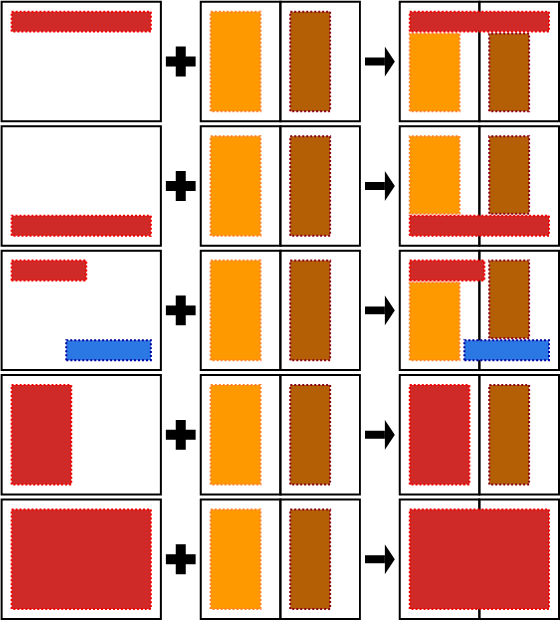

見開きページは通常の組版の例外であるため、<axf:spread-page-master>では2ページのサイズおよび見開き以外の領域を定義するのに他のページマスタを参照します。<axf:spread-region>がいずれかのページマスタによって<fo:region-body>を横切ってしまう場合、<fo:region-body>はさらに小さい矩形領域にリサイズされます。<axf:spread-region>がいずれかのページマスタによって<fo:region-body>を覆ってしまう場合、<fo:region-body>は見開きページから外されます。

拡張要素

<axf:spread-page-master> AH Formatter V7 サンプルFO集見開き2ページにまたがる表見開きページマスタ

Common Usage:

見開きページマスタを指定します。

<axf:spread-page-master> を、<fo:simple-page-master> と同じ方法でページマスタ選択に使用し、常に2ページの倍数を生成します。見開き2ページを1単位として必ずペアで使用する必要があります。これを実行するのに役立つプロパティは、maximum-repeatsinitial-page-numberforce-page-count です。

<axf:spread-region> の子要素がページ上のすべての領域を生成する場合(例えば、見開きページが複数ページ、ダブル幅の表)、しかし見開きページの内容がどのくらいのペア数になるか分からない場合は、<axf:spread-page-master><fo:page-sequence-master> の最後のページマスタにするか、または見開きページの内容に <axf:spread-page-master> だけを使用して 入れ子の <fo:page-sequence> に入れるかのどちらかでなければなりません。

Areas:

領域は直接作成せず、<fo:page-sequence>によるページ作成で使用されます。

Constraints:
<!ELEMENT axf:spread-page-master (axf:spread-region*)>
<!ATTLIST axf:spread-page-master master-name                        CDATA #REQUIRED>
<!ATTLIST axf:spread-page-master axf:left-page-master-reference     CDATA #REQUIRED>
<!ATTLIST axf:spread-page-master axf:right-page-master-reference    CDATA #REQUIRED>
<!ATTLIST axf:spread-page-master reference-orientation              CDATA "0">
<!ATTLIST axf:spread-page-master writing-mode                       CDATA "lr-tb">
<!ATTLIST axf:spread-page-master %common-margin-properties-block;>

<axf:spread-region> AH Formatter V7 サンプルFO集見開きページマスタ

Common Usage:

見開きページの領域を指定します。

Areas:

親である <axf:spread-page-master> を使用してページを生成するたびに、ひとつの region-viewport-area とひとつの region-reference-area を生成するのに使用します。

Constraints:
<!ELEMENT axf:spread-region EMPTY>
<!ATTLIST axf:spread-region region-name                            CDATA #REQUIRED>
<!ATTLIST axf:spread-region height                                 CDATA "auto">
<!ATTLIST axf:spread-region overflow                               CDATA "auto">
<!ATTLIST axf:spread-region reference-orientation                  CDATA "0">
<!ATTLIST axf:spread-region width                                  CDATA "auto">
<!ATTLIST axf:spread-region writing-mode                           CDATA "lr-tb">
<!ATTLIST axf:spread-region %common-absolute-position-properties;>
<!ATTLIST axf:spread-region %common-border-padding-and-background-properties;>
<!ATTLIST axf:spread-region %common-margin-properties-block;>

拡張プロパティ

axf:left-page-master-reference

見開きでの左ページのマスタ名を指定します。

Value:<name>
Initial:なし(値が必須)
Applies to:axf:spread-page-master
Inherited:no
Percentages:N/A

値の意味は以下のとおりです。

<name>

nameはドキュメント内にあるマスタ名を参照する必要があります。

axf:left-page-master-referenceは、見開きページの左ページのページサイズおよび見開きではない領域を定義するページマスタを参照します。

axf:right-page-master-reference

見開きでの右ページのマスタ名を指定します。

Value:<name>
Initial:なし(値が必須)
Applies to:axf:spread-page-master
Inherited:no
Percentages:N/A

値の意味は以下のとおりです。

<name>

nameはドキュメント内にあるマスタ名を参照する必要があります。

axf:right-page-master-referenceは、見開きページの右ページのページサイズおよび見開きではない領域を定義するページマスタを参照します。

次の例は、<axf:spread-page-master> を使用して生成した2ページを示しています。ページサイズと見開きページでない領域の定義は、<axf:spread-page-master> の "spreadpm" から参照される "left" と "right" の <fo:simple-page-master> を使用します。<axf:spread-page-master> は、見開きの2ページにまたがる <axf:spread-region> の "top" を定義します。この例では、"top" 領域にはタイトルが含まれています。"xsl-region-body" フローの内容は、ふたつの <fo:page-sequence-master><fo:region-body> で定義された "body" 領域内に配置されます。

<fo:root xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:axf="http://www.antennahouse.com/names/XSL/Extensions">
 <fo:layout-master-set>
  <fo:simple-page-master master-name="left" page-width="70mm" page-height="100mm">
   <fo:region-body margin="36pt" margin-right="48pt" background-color="#E1E8E2" padding="6pt"/>
   <fo:region-before region-name="left-header" extent="36pt" padding-start="36pt" display-align="center"/>
   <fo:region-after extent="36pt" padding-start="36pt" display-align="center"/>
  </fo:simple-page-master>
  <fo:simple-page-master master-name="right" page-width="70mm" page-height="100mm">
   <fo:region-body margin="36pt" margin-left="48pt" background-color="#E1E8E2" padding="6pt"/>
   <fo:region-before region-name="right-header" extent="36pt" padding-end="36pt" display-align="center"/>
   <fo:region-after extent="36pt" padding-end="36pt" display-align="center"/>
  </fo:simple-page-master>
  <axf:spread-page-master master-name="spreadpm" left-page-master-reference="left" right-page-master-reference="right">
   <axf:spread-region region-name="top" margin="36pt" margin-bottom="72mm"/>
  </axf:spread-page-master>
  <fo:page-sequence-master master-name="psm">
   <fo:repeatable-page-master-reference master-reference="spreadpm"/>
   <fo:repeatable-page-master-alternatives>
    <fo:conditional-page-master-reference master-reference="left" odd-or-even="even"/>
    <fo:conditional-page-master-reference master-reference="right" odd-or-even="odd"/>
   </fo:repeatable-page-master-alternatives>
  </fo:page-sequence-master>
 </fo:layout-master-set>
 <fo:page-sequence master-reference="psm" initial-page-number="2" force-page-count="end-on-odd">
  <fo:static-content flow-name="left-header">
   <fo:block text-align="outside" margin="0">left</fo:block>
  </fo:static-content>
  <fo:static-content flow-name="right-header">
   <fo:block text-align="outside" margin="0">right</fo:block>
  </fo:static-content>
  <fo:static-content flow-name="xsl-region-after">
   <fo:block text-align="outside" margin="0"><fo:page-number /></fo:block>
  </fo:static-content>
  <fo:flow flow-name="top">
   <fo:block-container height="100%" color="#003D19" font-size="100pt" overflow="condense" axf:overflow-condense="font-size" font-weight="bold">
    <fo:block>axf:spread-page-master</fo:block>
   </fo:block-container>
  </fo:flow>
  <fo:flow flow-name="xsl-region-body">
   <fo:block>
    <fo:inline font-weight="bold">AH Formatter</fo:inline> is able to treat two facing pages (a two-page spread) as a single unit, and you can define spread regions that span across the two pages. You can also define a single background for the two pages.
   </fo:block>
   <fo:block text-indent="1em">
    Only some documents need spreads, but uses for spreads include: titles that extend across two pages; graphics or tables that are wider than one page; full-bleed background images that extend across two pages.
   </fo:block>
  </fo:flow>
 </fo:page-sequence>
</fo:root>
