4. コントロール情報

4.1. .NET/.NET Framework版

.NET版と.NET Framework版では利用条件が異なります。情報を下記にまとめました。

	.NET6	.NET Framework
ネームスペース	AvsDotNetGuiCtl	AvsDotNetGuiCtl
DLL名	AvsGuiCtl50Net60.dll	AvsDotNetGuiCtl.dll
対象フレームワーク	.NET6	.NET Framework 4.6.2 以上
検証済み環境	Microsoft Visual Studio 2022 Visual C# Windowsフォームアプリ（.NET） Windowsフォームアプリアプリケーション（.NET Framework）	Microsoft Visual Studio 2019 Visual C# Windowsフォームアプリアプリケーション（.NET Framework）

また、Visual Stdioでサポートされる開発作業もバージョンにより異なります。

開発内容	VS2019	VS2022
.NET Framework Windowsフォームアプリ
32bit/64bitアプリ開発	〇	〇
32bitフォームデザイン／ツールパネルへのコントロール登録	〇	×
64bitフォームデザイン／ツールパネルへのコントロール登録	×	〇
.NET Windowsフォームアプリ
32bit/64bitアプリ開発	×	〇
32bitフォームデザイン／ツールパネルへのコントロール登録	×	×
64bitフォームデザイン／ツールパネルへのコントロール登録	×	×

マイクロソフト社によりサポートされる環境であれば上記以外でも動作しますが、弊社で動作検証済みの環境は上記となります。

PDF Viewer Ctrl は Visual Studio 2019、C++/CLIを利用してネイティブライブラリとして開発されており、アーキテクチャ（x86/x64）に合わせたバイナリを使用する必要があります。
上位アプリケーションのアーキテクチャは「x86」または「x64」で開発されることを推奨いたします。「ANY CPU」は推奨しておりません。
開発環境では環境変数”Path”にbin\Win32または bin\x64フォルダのパスを追加してください。これをおこなわないとビルド時に参照エラーとなったり、VisualStudioのフォームデザイナを開いたときエラーになる場合があります。
64bitコントロールの開発には制限がございます。詳しくは「64bitコントロールについて」を参照ください。
.NET6のWindowsフォームアプリの開発ではフォームデザイナーは利用できません。

.NETでは、フォームデザイナーでネイティブDLLを利用するコントロールがサポートされないためです。このためGUIの開発には直接コードを記述する、もしくは .NET Frameworkのフォームデザイナーでデザインし生成されたコードを流用するなどの工夫が必要になります。なお、WPFなど直接フォームデザイナーにコントロールのDLLをロードしない場合は問題ありません。

UWP/Windows ストアアプリの開発には対応しておりません。

4.2. ActiveX版

コンポーネント名	AntennaHouse PDFViewer ActiveX Control
OCXファイル	AvsActiveXCtl.ocx
検証済みの環境	Microsoft Visual Studio 2019 (Visual C#)

COMをサポートする他の言語でも動作しますが、動作検証済みは上記言語となります。
UWP/Windows ストアアプリの開発には対応しておりません。
V4.0相当のAPIとなります。一部のAPIはサポートされません。
ActiveXインタフェースは保守モードとなっております。今後新規にAPIは追加されません。次のメジャーバージョンアップ時には、ActiveXインタフェースは廃止予定です。ご了承ください。

4.3. 動作に必要なモジュール、手続き等

依存するファイルはbin\Win32またはbin\x64フォルダに含まれる下記ファイルになります。

ご利用になるAPIに応じて必要なモジュールをご利用ください。

インタフェース	必要なモジュール
.NET6（32bit）	bin\Win32\ AvsGuiCtl50Net60.dll AvsGuiCtl50.dll icuin55.dll icuuc55.dll icudt55.dll Ijwhost.dll base2 (フォルダ) JapanColor2001Coated.icc .NETデスクトップランタイム6.0（x86） Visual Studio 2015、2017、2019、および 2022 用 Microsoft Visual C++ 再頒布可能パッケージ(x86)
.NET6（64bit）	bin\x64\ AvsGuiCtl50Net60.dll AvsGuiCtl50.dll icuin55.dll icuuc55.dll icudt55.dll Ijwhost.dll base2 (フォルダ) JapanColor2001Coated.icc .NETデスクトップランタイム6.0（x64） Visual Studio 2015、2017、2019、および 2022 用 Microsoft Visual C++ 再頒布可能パッケージ(x64)
.NET Framework（32bit）	bin\Win32\ AvsDotNetGuiCtl.dll AvsGuiCtl50.dll icuin55.dll icuuc55.dll icudt55.dll base2 (フォルダ) JapanColor2001Coated.icc .NET Framework 4.6.2以上（x86） Visual Studio 2015、2017、2019、および 2022 用 Microsoft Visual C++ 再頒布可能パッケージ(x86)
.NET Framework（64bit）	bin\x64\ AvsDotNetGuiCtl.dll AvsGuiCtl50.dll icuin55.dll icuuc55.dll icudt55.dll base2 (フォルダ) JapanColor2001Coated.icc .NET Framework 4.6.2以上（x64） Visual Studio 2015、2017、2019、および 2022 用 Microsoft Visual C++ 再頒布可能パッケージ(x64)
ActiveX（32bit）	bin\Win32\ AvsActiveXCtl.ocx AvsGuiCtl50.dll icuin55.dll icuuc55.dll icudt55.dll base2 (フォルダ) JapanColor2001Coated.icc AxInterop.AVSACTIVEXCTLLib.dll(.NETから利用する場合) Interop.AVSACTIVEXCTLLib.dll(.NETから利用する場合) Visual Studio 2015、2017、2019、および 2022 用 Microsoft Visual C++ 再頒布可能パッケージ(x86)
ActiveX（64bit）	bin\x64\ AvsActiveXCtl.ocx AvsGuiCtl50.dll icuin55.dll icuuc55.dll icudt55.dll base2 (フォルダ) JapanColor2001Coated.icc AxInterop.AVSACTIVEXCTLLib.dll(.NETから利用する場合) Interop.AVSACTIVEXCTLLib.dll(.NETから利用する場合) Visual Studio 2015、2017、2019、および 2022 用 Microsoft Visual C++ 再頒布可能パッケージ(x64)

ActiveX版を使用する場合はレジストリ登録が必要です。

コマンドプロンプトを開いて次のようにActiveXコントロールを登録してください。

（64bit版 ocx）

> %systemroot%\System32\regsvr32 AvsActiveXCtl.ocx

（32bit版 ocx）

> %systemroot%\SysWoW64\regsvr32 AvsActiveXCtl.ocx

※使用するregsvr32.exeのパスは、32bit版と64bit版で異なるのでご注意ください。

4.4. 64bitコントロール

32bit/64bitの取扱い

PDF Viewer Ctrl は C++で開発されたネイティブのコントロールDLLを内部で利用しているため、32bit・64bitのアーキテクチャに依存します。
Visual Studio での開発時には以下の場面で 32bit/64bit の取扱いに注意する必要があります。

開発の場面	説明	対処
VS2019 フォームデザイナー上でのデザイン（.NET Framework）	・Windowsフォームアプリケーションのデザイン時には Visual Studio が参照するPATH環境変数上にコントロールの関連DLLが存在している必要があります。・Visual Studio 2019 は32bitアプリケーションですので 32bit版しかフォームデザイナーで利用できません。	・Windows フォームデザイン時には、32bitDLL（bin\Win32）をPATHに追加した状態で、Visual Studio を起動します。・64bit 版のWindows フォームアプリケーション開発時にコントロールのレイアウトを行う場合は、32bit版のWindowsフォームアプリケーションとして開発・レイアウトを行ったのちに、64bit版としてビルドしてください。
VS2022フォームデザイナー上でのデザイン（.NET Framework）	・Windowsフォームアプリケーションのデザイン時には Visual Studio が参照するPATH環境変数上にコントロールの関連DLLが存在している必要があります。・Visual Studio 2022 は64bitアプリケーションですので 64bit版しかフォームデザイナーで利用できません。	・Windows フォームデザイン時には、64bitDLL（bin\x64）をPATHに追加した状態で、Visual Studio を起動します。・32bit 版のWindows フォームアプリケーション開発時にコントロールのレイアウトを行う場合は、64bit版のWindowsフォームアプリケーションとして開発・レイアウトを行ったのちに、32bit版としてビルドしてください。
Visual Studio 上でのデバッグ実行	・実行時にプラットフォーム（x86、x64）に合わせたSDKの関連DLLが参照できる必要があります。	・プロジェクトの出力先に、x86、x64のそれぞれの出力先フォルダに、bin\x86、bin\x64以下の関連DLLやリソースをコピーしてください。・もしくは、x86、x64にあわせて、PATH環境変数にbin\x86、bin\x64をそれぞれ追加してVisual Studio がそれを参照できるようにしてください。（x86、x64にあわせて切り替える。同時に指定されていると動作しません。）
プロジェクトへの参照追加	プロジェクト上でプラットフォーム（x86、x64）にあわせたDLLのファイル参照を追加する必要があります。	・Visual Studio 上ではプラットフォーム個別にDLLのファイル参照を指定する事ができません。「プロジェクトへの参照追加について」に記載した方法でプラットフォームにあわせて指定してください。

プロジェクトへの参照追加について

PDF Viewer SDK のDLLを参照するとき、ビルド対象のプラットフォームが”x86”であるか”x64”であるかにあわせて、それぞれ32bit版DLL（<インストール先>\bin\Win32\AvsDotNetGuiCtl.dll）、64bit版DLL（＜インストール先＞\bin\x64\AvsDotNetGuiCtl.dll）を参照する必要があります。
Visual Studio 2019の .NET Framework プロジェクト上で、プラットフォームに合わせて別のDLL参照を指定することはできません。このため、例えば次のような方法で切り替える必要があります。
１つめの方法は、.NET Frameworkプロジェクトを “x86”、”x64”の両方用意し、各プロジェクトでは、それぞれターゲットに応じたDLLを参照します。ソリューションファイルでは、”x86”、”x64”ターゲットにあわせて、追加するプロジェクトをx86版、x64版と切り替えるよう構成します。この方法の利点は、プロジェクトファイルを直接編集する必要がなく、Visual Studio 上で編集できることです。
２つめの方法は、.NET Framework プロジェクトのDLL参照を手動で編集する方法です。C#の場合、”.csproj”ファイルにおける参照設定を Include属性でターゲットにあわせてそれぞれ指定します。

<HintPath Condition=" '$(Platform)' == 'x86' ">..\..\Windows-VS2019\Win32\Release\AvsDotNetGuiCtl.dll</HintPath>

<HintPath Condition=" '$(Platform)' == 'x64' ">..\..\Windows-VS2019\x64\Release\AvsDotNetGuiCtl.dll</HintPath>

</Reference>

ここではHintPathで条件指定を行い切り替えていますが、ItemGroupで切り替えることも可能です。

この方法の利点は x86、x64それぞれプロジェクトを用意する必要がない点です。一方手動で編集するため、間違いやすい、Visual Sutido で不意に編集を行うと編集が上書きされてしまう等のデメリットがあります。プロジェクトファイルに詳しくなければ１つめの方法をお勧めいたします。SDK添付のサンプルプロジェクトではこちらの方法を使用しています。

参考) https://docs.microsoft.com/ja-jp/visualstudio/ide/how-to-configure-projects-to-target-platforms?view=vs-2019

コーディング上の注意点

DocumentOpendイベントなどで受け取るPDFDocumentのハンドルはIntPtr型としてください。
64bitの場合は64bit整数になるので、Int32では例外が発生します。

4.5. 座標系について

PDFViewerCtrlで扱う座標系の種類

以下の３つの座標系があります。

クライアント座標　…　PDFPageViewCtrlのコントロール上の座標
論理座標　　…　PDFページの座標。ページ回転によって表示上の原点位置は異なる。
ビュー座標　…　PDFページの表示上の座標。ページ回転によらない。

クライアント座標はコントロール上の座標でＸ座標とY座標で一意に決まります。一方、論理座標およびビュー座標はページ上の座標です。LogicalPointクラスで表現され、ページ番号とＸ座標とY座標を含みます。

	クライアント座標	論理座標	ビュー座標	PDF Viewer API
原点	コントロールの左上	用紙の左上	表示上の用紙左上	表示上の用紙左上
座標軸正方向	表示上の右下	用紙の右下	表示上の右下	表示上の右下
長さの単位	TWIP	TWIP	TWIP	TWIP

TWIP 1TWIP＝1/20ポイント＝1/1440インチ

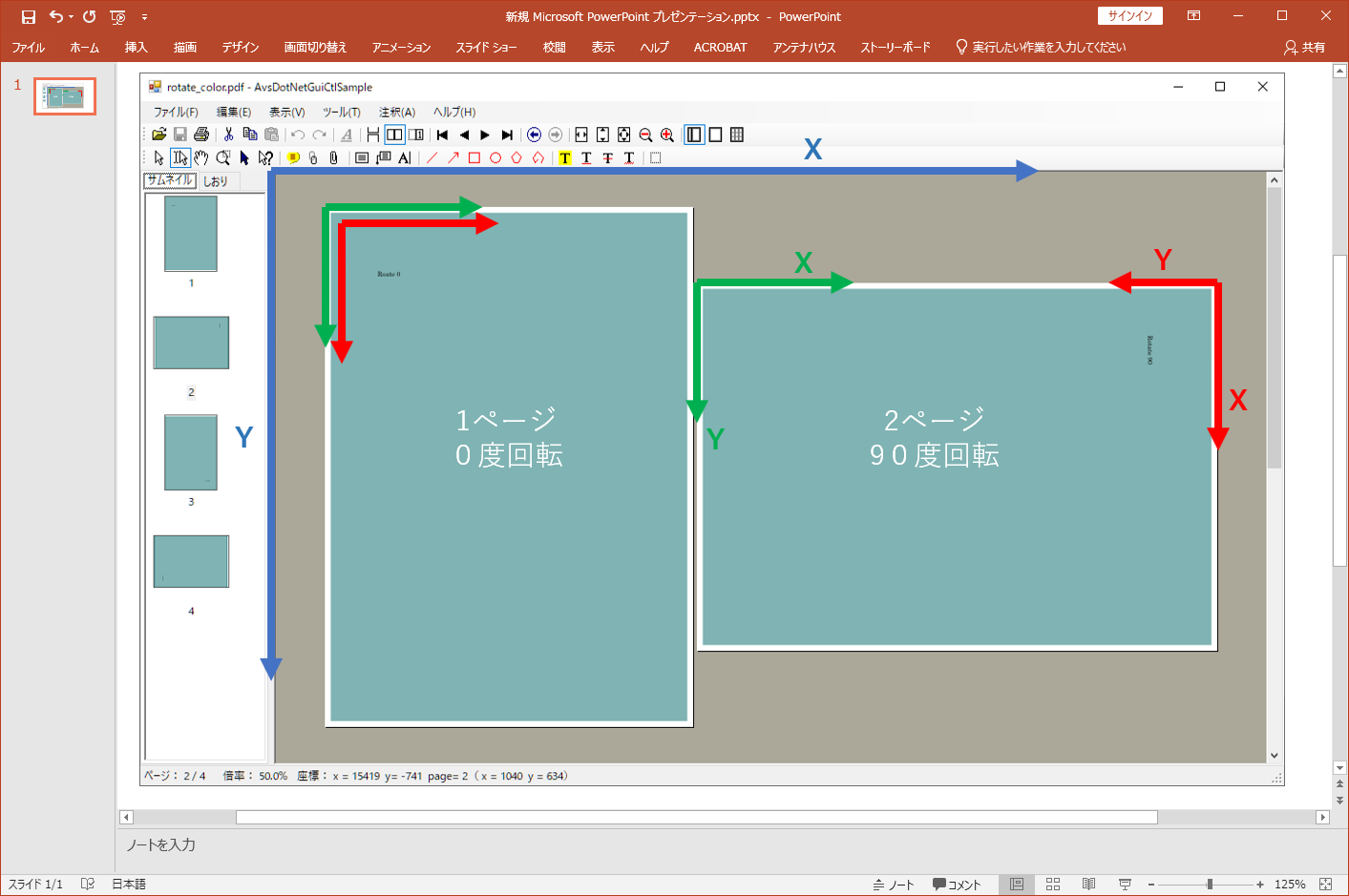

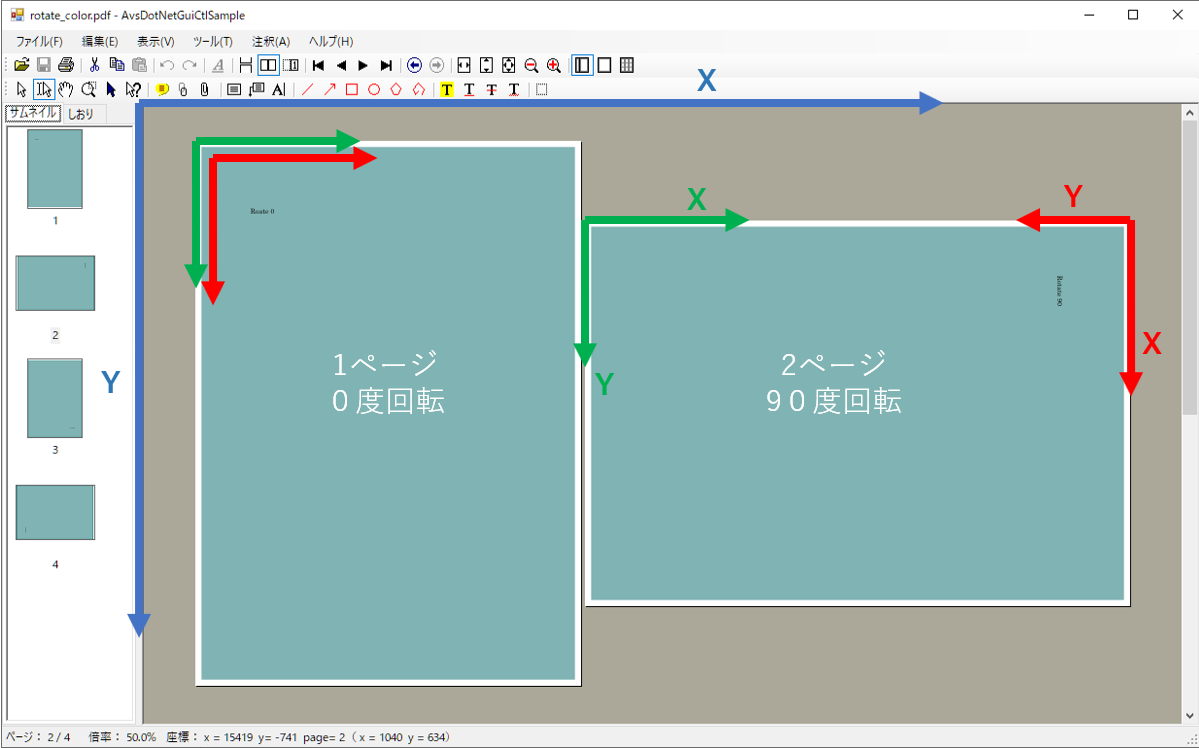

連続ページや見開き表示など、コントロールの表示状態によって、クライアント座標と、論理座標およびビュー座標との対応関係は実行時に変化します。下記の図において、青はクライアント座標系、赤は論理座標系、緑はビュー座標系を表しています。

Please enter alt text.

クライアント座標

HitTestメソッドやMouseDownCイベント等で取得される位置はクライアント座標であるものがあります。クライアント座標から論理座標／ビュー座標に変換するには ClientToLogicalメソッドを利用してください。

論理座標

論理座標は用紙の左上原点(0, 0)で右下方向にプラス、単位はTWIP（1TWIP＝1/20ポイント）になります。表示上の左上が原点となるPDF Viewer APIの座標系とは若干異なることになりますので注意してください。

ビュー座標

ビュー座標系は表示上の原点が用紙の左上となります。表示上の位置指定を行う場合はこちらを利用すると便利です。

論理座標とビュー座標の切り替え

論理座標とビュー座標は実行に ViewCoordプロパティで切り替えることができます（false…論理座標、true…ビュー座標）。注釈の作成など位置座標を指定する場合に、アプリケーションに都合のよい座標系をご利用ください。コントロール内部で指定された座標系にあわせて相互変換を行います。

■ViewCoordプロパティの影響を受けるプロパティ、メソッド

名称	影響を受けるデータ
ClientToLogical	戻り値（LogicalPoint）
ClientToLogicalRect	戻り値（System.Drawing.Rectangle）
GetCursorPosition	戻り値（LogicalPoint）
ScrollToPosition	引数lPos（LogicalPoint）
CreateObject	引数object (AvsObject)のCoordinatesプロパティ
ModifyObjects	引数object (AvsObject)のCoordinatesプロパティ ※ids引数で指定される注釈オブジェクトが存在するページが異なる場合、最初の注釈オブジェクトのページ回転にあわせて座標を解釈します。注釈オブジェクトのCoordinatesプロパティの編集時に注釈が存在するページが異なる場合は、複数回の呼び出しに分けて指定してください。
GetObjectInfo	戻り値(AvsObject)のCoordinatesプロパティ
GetTextInfoInRect	戻り値（ArrayList）の要素AvsTextInfo のRectプロパティ、WritingModeプロパティ
GetSelectedTextInfo	戻り値（ArrayList）の要素AvsTextInfo のRectプロパティ、WritingModeプロパティ
SelectTextString	引数 start（LogicalPoint）、end（LogicalPoint）
MakeBmpPage	引数 rcClip （System.Drawing.Rectangle）
MakeJpegPage	引数 rcClip （System.Drawing.Rectangle）
MakePngPage	引数 rcClip （System.Drawing.Rectangle）
MakeSvgPage	引数 rcClip （System.Drawing.Rectangle）
FitViewToRect	引数 lPos1, lPos2 (LogicalPoint)

　※GetPageWidth/GetPageHeightメソッドは常に論理座標系でのページ幅、高さを返します。

　※MakeTiffPageメソッドは常に論理座標系にてrcClip引数を解釈します。

4.6. タッチ操作

タッチ操作による上下左右のスクロール、PDF表示画面のピンチイン、ピンチアウトが可能です。
タッチ操作が可能なモードはテキスト選択モード（ASM_TXTSEL）です。
テキスト選択モードでテキストの選択が邪魔になる場合は、下記の対応が可能です。
- 注釈編集が不要な場合は、CtrlStyleプロパティに AGCS_PREVIEWMODE を指定しプレビューモードにします。プレビューモードではテキスト選択が無効になります。
- 注釈編集が必要な場合、AEO_PANSCRL を指定したカスタムモードを SetSelectModeEx　メソッドで作成し、アプリケーションでモードを適宜切り替えます。
以下の制限があります。
- スクロール、ピンチイン、ピンチアウト以外の操作は動作保証しておりません。
- タッチ操作による右クリックは対応しておりません。
- ペンによる操作は動作保証しておりません。
- 任意のタッチパネル対応機器での動作は保証しておりません。弊社の動作確認環境について「対応OS」―「制限事項」を参照ください。

4.7. PDF保存時の暗号化

ユーザーパスワードまたはオーナーパスワードが指定されていると、PDF保存時にPDFは暗号化されます。暗号方式はPDFバージョンによって下記となります。

PDFバージョン	暗号方式
1.3	40bit RC4 ※
1.4	128bit RC4
1.5	128bit RC4
1.6	128bit AES
1.7	256bit AES
2.0	256bit AES

※ユーザーパスワードのみの場合、128bit RC4となります。

4.8. 文字列検索

MediaBoxやCropBoxの指定に関わらずBox外の文字列も検索にヒットします。

4.9. オブジェクトID

PDFPageViewCtrlでは注釈オブジェクトを一意に特定するため、オブジェクトIDを割り当てます。オブジェクトIDはGUIDを表す文字列です。
PDFに注釈が存在し注釈のNMキーが存在する場合はこれをオブジェクトIDとします。NMキーが空の場合や、新規に注釈オブジェクトを作成した場合はGUIDを生成して割り当てます。
PDF保存時には注釈のNMキーにオブジェクトIDを保存します（V5.0MR1以降）。オブジェクトIDをNMキーとして保存するのはPDF Viewer Ctrl の仕様です。

注意事項

PDF仕様上、注釈のNMキーはオプションデータです。本製品以外の他のソフトウェアでPDFファイルを編集した場合、オブジェクトIDは保証されない場合があります。
PDFファイルにおいてNMキーが重複するなど一意ではない場合、誤動作の可能性があります。
ポップアップ注釈のオブジェクトIDは読み込み時に毎回新しい値が設定され、一意になりません。
PDF Viewer Ctrlが対応していない注釈、編集対象であっても保存までに編集が行われなかった注釈のオブジェクトIDは保存されません。
