Antenna House PDF Tool API (C++) 8.0
PdfTk::PtlEditElement クラス

#include <PtlEditElement.h>

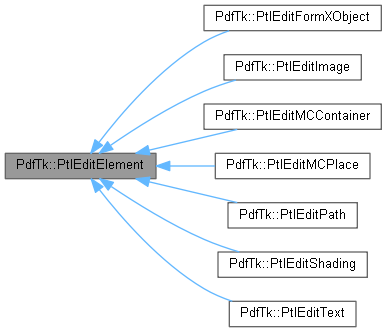

PdfTk::PtlEditElement の継承関係図

公開型

enum  ELEMENT_TYPE {
  TYPE_TEXT = 1 , TYPE_IMAGE = 2 , TYPE_PATH = 3 , TYPE_SHADING = 4 ,
  TYPE_MCCONTAINER = 5 , TYPE_MCPLACE = 6 , TYPE_FORMXOBJECT = 7 , TYPE_UNKNOWN = 100
}

公開メンバ関数

int getHandle () const
 PtlEditElement (ELEMENT_TYPE type)
 コンストラクタ
 PtlEditElement (const PtlEditElement &obj)
 コピーコンストラクタ alias copy
virtual ~PtlEditElement ()
 デストラクタ
PtlEditElementoperator= (const PtlEditElement &obj)
 コピーオペレータ alias copy
ELEMENT_TYPE getType () const
 エレメントタイプを取得。
PtlTransMatrix getMatrix () const
 ページ/FormXObjectそれぞれの座標系でのMatrixを取得。
void setMatrix (const PtlTransMatrix &matrix)
 ページ/FormXObjectそれぞれの座標系でのMatrixを設定。
PtlTransMatrix getMatrixAtPage () const
 ページ座標系のMatrixを取得。
void setMatrixAtPage (const PtlTransMatrix &matrix)
 ページ座標系のMatrixを設定。
PtlRect getBBox ()
 ページ座標系のBBoxを取得。
PtlRect getClippedBBox ()
 クリッピングされたBBoxを取得。
PtlQuadPoint getQuadPoint ()
 ページ座標系のQuadPointを取得。
bool hasClip () const
 クリッピングがあるかどうかを取得。
PtlEditClip getClip ()
 クリッピングを取得。
void setClip (const PtlEditClip &clip)
 クリッピングを設定。

詳解

コンテントに描画されるエレメントを表現したクラスです。
すべてのエレメントクラスのベースクラスです。

PtlEditElement.h21 行目に定義があります。

列挙型メンバ詳解

◆ ELEMENT_TYPE

エレメントのタイプ

列挙値
TYPE_TEXT

テキスト

TYPE_IMAGE

画像

TYPE_PATH

パス

TYPE_SHADING

シェイディング

TYPE_MCCONTAINER

Marked Content(BMC,BDC,EMC)

TYPE_MCPLACE

Marked Content(MP,DP)

TYPE_FORMXOBJECT

FormXObject

TYPE_UNKNOWN

未対応エレメント

PtlEditElement.h27 行目に定義があります。

構築子と解体子

◆ PtlEditElement() [1/2]

PdfTk::PtlEditElement::PtlEditElement ( ELEMENT_TYPE type)

コンストラクタ

引数
typeタイプ
例外
PtlException

◆ PtlEditElement() [2/2]

PdfTk::PtlEditElement::PtlEditElement ( const PtlEditElement & obj)

コピーコンストラクタ alias copy

引数
objコピー元オブジェクト。
例外
PtlException

関数詳解

◆ getBBox()

PtlRect PdfTk::PtlEditElement::getBBox ( )

ページ座標系のBBoxを取得。

ページコンテント内のElementもFormXObjectコンテント内のElementもページ座標系でのBBoxがPtlOptionの設定に応じて取得されます。

戻り値
Rect ページでのBBox
例外
PtlException

◆ getClip()

PtlEditClip PdfTk::PtlEditElement::getClip ( )

クリッピングを取得。

hasClipでクリッピングがあるかどうかを確認したうえで使用してください。

戻り値
クリッピング
例外
PtlException

◆ getClippedBBox()

PtlRect PdfTk::PtlEditElement::getClippedBBox ( )

クリッピングされたBBoxを取得。

クリッピングされている場合、クリッピングされたBBoxを取得します。
ページコンテント内のElementもFormXObjectコンテント内のElementもページ座標系でのBBoxがPtlOptionの設定に応じて取得されます。

戻り値
Rect ページでのBBox
例外
PtlException

◆ getMatrix()

PtlTransMatrix PdfTk::PtlEditElement::getMatrix ( ) const

ページ/FormXObjectそれぞれの座標系でのMatrixを取得。

ページコンテント内のElementはページのユーザースペース空間座標系でのMatrixが取得されます。
FormXObjectコンテント内のElementはFormXObjectのユーザースペース空間座標系で実Matrixが取得されます。
PtlOptionは全て無視されユーザースペース空間での座標/ポイント単位で取得されます。

戻り値
Matrix ユーザースペース空間でのMatrix
例外
PtlException

◆ getMatrixAtPage()

PtlTransMatrix PdfTk::PtlEditElement::getMatrixAtPage ( ) const

ページ座標系のMatrixを取得。

ページコンテント内のElementもFormXObjectコンテント内のElementもページ座標系でのMatrixがPtlOptionの設定に応じて取得されます。
PtlOptionのsetCoodでCOOD_VIEWを設定しても、この関数ではその設定は無視されCOOD_USERが設定されているものとして値が取得されます。

戻り値
Matrix ページでのMatrix
例外
PtlException

◆ getQuadPoint()

PtlQuadPoint PdfTk::PtlEditElement::getQuadPoint ( )

ページ座標系のQuadPointを取得。

ページコンテント内のElementもFormXObjectコンテント内のElementもページ座標系でのQuadPointがPtlOptionの設定に応じて取得されます。

戻り値
QuadPoint ページでのQuadPoint
例外
PtlException

◆ getType()

ELEMENT_TYPE PdfTk::PtlEditElement::getType ( ) const

エレメントタイプを取得。

戻り値
エレメントタイプ
例外
PtlException

◆ hasClip()

bool PdfTk::PtlEditElement::hasClip ( ) const

クリッピングがあるかどうかを取得。

戻り値
true: クリッピングがある、false: クリッピングがない。
例外
PtlException

◆ operator=()

PtlEditElement & PdfTk::PtlEditElement::operator= ( const PtlEditElement & obj)

コピーオペレータ alias copy

引数
objコピー元オブジェクト。

◆ setClip()

void PdfTk::PtlEditElement::setClip ( const PtlEditClip & clip)

クリッピングを設定。

引数
clipクリッピング
例外
PtlException

◆ setMatrix()

void PdfTk::PtlEditElement::setMatrix ( const PtlTransMatrix & matrix)

ページ/FormXObjectそれぞれの座標系でのMatrixを設定。

ページコンテント内のElementはページのユーザースペース空間座標系でのMatrixを設定します。
FormXObjectコンテント内のElementはFormXObjectのユーザースペース空間座標系で実Matrixを設定します。
PtlOptionは全て無視されます。

引数
matrixユーザースペース空間でのMatrix
例外
PtlException

◆ setMatrixAtPage()

void PdfTk::PtlEditElement::setMatrixAtPage ( const PtlTransMatrix & matrix)

ページ座標系のMatrixを設定。

ページコンテント内のElementもFormXObjectコンテント内のElementもページ座標系でのMatrixがPtlOptionの設定に応じて設定されます。
PtlOptionのsetCoodでCOOD_VIEWを設定しても、この関数ではその設定は無視されCOOD_USERが設定されているものとして値が設定されます。

引数
matrixページベースでのMatrix
例外
PtlException
