Schema documentation for ahpdfxml

Showing:

Annotations

Attributes

Diagrams

Facets

Instances

Model

Properties

Source

Used by

Included schema ahpdfxml_outline.xsd

Namespace

http://www.antennahouse.com/names/PDF/AHPDFXML

Annotations

アウトラインファイルには、PDF中のアウトラインが抽出されます。
ルート要素はoutlinesで子要素はoutlineです。
outlinesの属性は、子要素の数、先頭の子要素の番号、最終の子要素の番号を持ちます。
outlineの属性は、子要素の数、先頭の子要素の番号、最終の子要素の番号、前のoutoline番号、次のoutline番号、タイトル、宛先を持ちます。

Properties

attribute form default	qualified
element form default	qualified

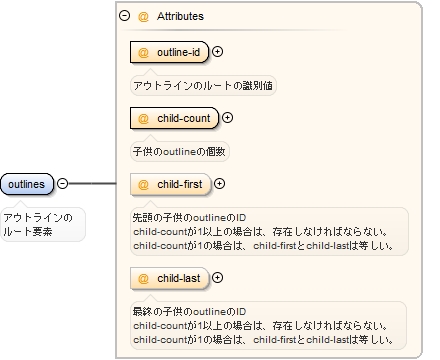

Element ahp:outlines

Namespace

http://www.antennahouse.com/names/PDF/AHPDFXML

Annotations

アウトラインのルート要素

Diagram

Properties

content

complex

Attributes

QName

Type

Use

Annotation

ahp:child-count

xs:positiveInteger

required

子供のoutlineの個数

ahp:child-first

xs:ID

optional

先頭の子供のoutlineのID
child-countが1以上の場合は、存在しなければならない。
child-countが1の場合は、child-firstとchild-lastは等しい。

ahp:child-last

xs:ID

optional

最終の子供のoutlineのID
child-countが1以上の場合は、存在しなければならない。
child-countが1の場合は、child-firstとchild-lastは等しい。

ahp:outline-id

xs:ID

required

アウトラインのルートの識別値

Source

<xs:element name="outlines">
  <xs:annotation>
    <xs:documentation xml:lang="ja">アウトラインのルート要素</xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:attribute name="outline-id" type="xs:ID" use="required">
      <xs:annotation>
        <xs:documentation xml:lang="ja">アウトラインのルートの識別値</xs:documentation>
      </xs:annotation>
    </xs:attribute>
    <xs:attribute name="child-count" type="xs:positiveInteger" use="required">
      <xs:annotation>
        <xs:documentation xml:lang="ja">子供のoutlineの個数</xs:documentation>
      </xs:annotation>
    </xs:attribute>
    <xs:attribute name="child-first" type="xs:ID" use="optional">
      <xs:annotation>
        <xs:documentation xml:lang="ja">先頭の子供のoutlineのID child-countが1以上の場合は、存在しなければならない。 child-countが1の場合は、child-firstとchild-lastは等しい。</xs:documentation>
      </xs:annotation>
    </xs:attribute>
    <xs:attribute name="child-last" type="xs:ID" use="optional">
      <xs:annotation>
        <xs:documentation xml:lang="ja">最終の子供のoutlineのID child-countが1以上の場合は、存在しなければならない。 child-countが1の場合は、child-firstとchild-lastは等しい。</xs:documentation>
      </xs:annotation>
    </xs:attribute>
  </xs:complexType>
</xs:element>

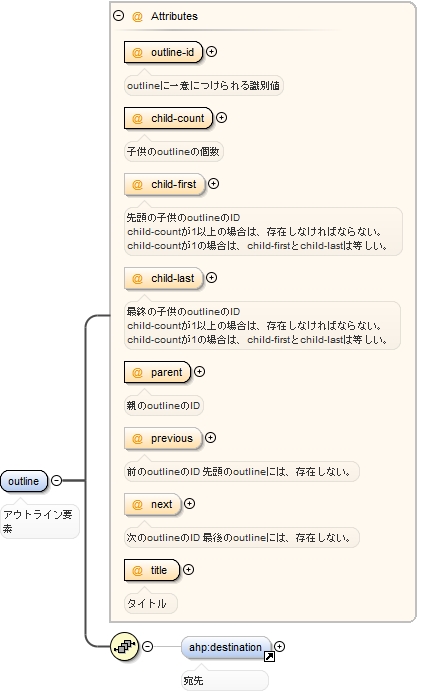

Element ahp:outline

Namespace

http://www.antennahouse.com/names/PDF/AHPDFXML

Annotations

アウトライン要素

Diagram

Properties

content

complex

Model

ahp:destination{0,1}

Children

ahp:destination

Instance

<ahp:outline ahp:child-count="" ahp:child-first="" ahp:child-last="" ahp:next="" ahp:outline-id="" ahp:parent="" ahp:previous="" ahp:title="" xmlns:ahp="http://www.antennahouse.com/names/PDF/AHPDFXML">
  <ahp:destination ahp:b="" ahp:destinationType="" ahp:l="" ahp:page-no="" ahp:r="" ahp:t="" ahp:uri="">{0,1}</ahp:destination>
</ahp:outline>

Attributes

QName

Type

Use

Annotation

ahp:child-count

xs:positiveInteger

required

子供のoutlineの個数

ahp:child-first

xs:ID

optional

先頭の子供のoutlineのID
child-countが1以上の場合は、存在しなければならない。
child-countが1の場合は、child-firstとchild-lastは等しい。

ahp:child-last

xs:ID

optional

最終の子供のoutlineのID
child-countが1以上の場合は、存在しなければならない。
child-countが1の場合は、child-firstとchild-lastは等しい。

ahp:next

xs:ID

optional

次のoutlineのID
最後のoutlineには、存在しない。

ahp:outline-id

xs:ID

required

outlineに一意につけられる識別値

ahp:parent

xs:ID

required

親のoutlineのID

ahp:previous

xs:ID

optional

前のoutlineのID
先頭のoutlineには、存在しない。

ahp:title

xs:string

required

タイトル

Source

<xs:element name="outline">
  <xs:annotation>
    <xs:documentation xml:lang="ja">アウトライン要素</xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:sequence>
      <xs:element ref="ahp:destination" minOccurs="0"/>
    </xs:sequence>
    <xs:attribute name="outline-id" type="xs:ID" use="required">
      <xs:annotation>
        <xs:documentation xml:lang="ja">outlineに一意につけられる識別値</xs:documentation>
      </xs:annotation>
    </xs:attribute>
    <xs:attribute name="child-count" type="xs:positiveInteger" use="required">
      <xs:annotation>
        <xs:documentation xml:lang="ja">子供のoutlineの個数</xs:documentation>
      </xs:annotation>
    </xs:attribute>
    <xs:attribute name="child-first" type="xs:ID" use="optional">
      <xs:annotation>
        <xs:documentation xml:lang="ja">先頭の子供のoutlineのID child-countが1以上の場合は、存在しなければならない。 child-countが1の場合は、child-firstとchild-lastは等しい。</xs:documentation>
      </xs:annotation>
    </xs:attribute>
    <xs:attribute name="child-last" type="xs:ID" use="optional">
      <xs:annotation>
        <xs:documentation xml:lang="ja">最終の子供のoutlineのID child-countが1以上の場合は、存在しなければならない。 child-countが1の場合は、child-firstとchild-lastは等しい。</xs:documentation>
      </xs:annotation>
    </xs:attribute>
    <xs:attribute name="parent" type="xs:ID" use="required">
      <xs:annotation>
        <xs:documentation xml:lang="ja">親のoutlineのID</xs:documentation>
      </xs:annotation>
    </xs:attribute>
    <xs:attribute name="previous" type="xs:ID" use="optional">
      <xs:annotation>
        <xs:documentation xml:lang="ja">前のoutlineのID 先頭のoutlineには、存在しない。</xs:documentation>
      </xs:annotation>
    </xs:attribute>
    <xs:attribute name="next" type="xs:ID" use="optional">
      <xs:annotation>
        <xs:documentation xml:lang="ja">次のoutlineのID 最後のoutlineには、存在しない。</xs:documentation>
      </xs:annotation>
    </xs:attribute>
    <xs:attribute name="title" type="xs:string" use="required">
      <xs:annotation>
        <xs:documentation xml:lang="ja">タイトル</xs:documentation>
      </xs:annotation>
    </xs:attribute>
  </xs:complexType>
</xs:element>

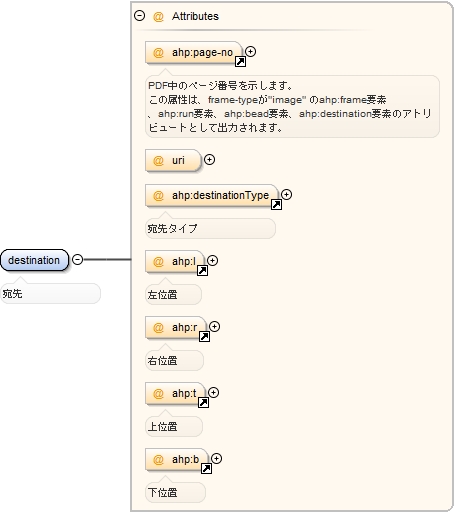

Element ahp:destination

Namespace

http://www.antennahouse.com/names/PDF/AHPDFXML

Annotations

宛先

Diagram

Properties

content

complex

Used by

Element

ahp:outline

Attributes

QName

Type

Use

Annotation

ahp:b

ahp:positionType

optional

下位置

ahp:destinationType

restriction of xs:string

optional

宛先タイプ

ahp:l

ahp:positionType

optional

左位置

ahp:page-no

xs:positiveInteger

optional

PDF中のページ番号を示します。
この属性は、frame-typeが"image" のahp:frame要素 、ahp:run要素、ahp:bead要素、ahp:destination要素のアトリビュートとして出力されます。

ahp:r

ahp:positionType

optional

右位置

ahp:t

ahp:positionType

optional

上位置

ahp:uri

xs:anyURI

optional

Source

<xs:element name="destination">
  <xs:annotation>
    <xs:documentation xml:lang="ja">宛先</xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:annotation>
      <xs:documentation xml:lang="ja">宛先</xs:documentation>
    </xs:annotation>
    <xs:attribute ref="ahp:page-no" use="optional"/>
    <xs:attribute name="uri" type="xs:anyURI" use="optional"/>
    <xs:attribute ref="ahp:destinationType" use="optional"/>
    <xs:attribute ref="ahp:l" use="optional"/>
    <xs:attribute ref="ahp:r" use="optional"/>
    <xs:attribute ref="ahp:t" use="optional"/>
    <xs:attribute ref="ahp:b" use="optional"/>
  </xs:complexType>
</xs:element>

Attribute ahp:outlines / @ahp:outline-id

Namespace

http://www.antennahouse.com/names/PDF/AHPDFXML

Annotations

アウトラインのルートの識別値

Type

xs:ID

Properties

use	required

Used by

Element

ahp:outlines

Source

<xs:attribute name="outline-id" type="xs:ID" use="required">
  <xs:annotation>
    <xs:documentation xml:lang="ja">アウトラインのルートの識別値</xs:documentation>
  </xs:annotation>
</xs:attribute>

Attribute ahp:outlines / @ahp:child-count

Namespace

http://www.antennahouse.com/names/PDF/AHPDFXML

Annotations

子供のoutlineの個数

Type

xs:positiveInteger

Properties

use	required

Used by

Element

ahp:outlines

Source

<xs:attribute name="child-count" type="xs:positiveInteger" use="required">
  <xs:annotation>
    <xs:documentation xml:lang="ja">子供のoutlineの個数</xs:documentation>
  </xs:annotation>
</xs:attribute>

Attribute ahp:outlines / @ahp:child-first

Namespace

http://www.antennahouse.com/names/PDF/AHPDFXML

Annotations

先頭の子供のoutlineのID
child-countが1以上の場合は、存在しなければならない。
child-countが1の場合は、child-firstとchild-lastは等しい。

Type

xs:ID

Properties

use	optional

Used by

Element

ahp:outlines

Source

<xs:attribute name="child-first" type="xs:ID" use="optional">
  <xs:annotation>
    <xs:documentation xml:lang="ja">先頭の子供のoutlineのID child-countが1以上の場合は、存在しなければならない。 child-countが1の場合は、child-firstとchild-lastは等しい。</xs:documentation>
  </xs:annotation>
</xs:attribute>

Attribute ahp:outlines / @ahp:child-last

Namespace

http://www.antennahouse.com/names/PDF/AHPDFXML

Annotations

最終の子供のoutlineのID
child-countが1以上の場合は、存在しなければならない。
child-countが1の場合は、child-firstとchild-lastは等しい。

Type

xs:ID

Properties

use	optional

Used by

Element

ahp:outlines

Source

<xs:attribute name="child-last" type="xs:ID" use="optional">
  <xs:annotation>
    <xs:documentation xml:lang="ja">最終の子供のoutlineのID child-countが1以上の場合は、存在しなければならない。 child-countが1の場合は、child-firstとchild-lastは等しい。</xs:documentation>
  </xs:annotation>
</xs:attribute>

Attribute ahp:destination / @ahp:uri

Namespace

http://www.antennahouse.com/names/PDF/AHPDFXML

Type

xs:anyURI

Properties

use	optional

Used by

Element

ahp:destination

Source

<xs:attribute name="uri" type="xs:anyURI" use="optional"/>

Attribute @ahp:destinationType

Namespace

http://www.antennahouse.com/names/PDF/AHPDFXML

Annotations

宛先タイプ

Type

restriction of xs:string

Properties

content

simple

Facets

enumeration

XYZ

ページの座標(left,top)

enumeration

Fit

ページの全体をフィット

enumeration

FitH

上の座標 top ページの幅にフィット

enumeration

FitV

左の座標 left ページの高さにフィット

enumeration

FitR

表示領域は（left bottom right top)

Used by

Element

ahp:destination

Source

<xs:attribute name="destinationType">
  <xs:annotation>
    <xs:documentation xml:lang="ja">宛先タイプ</xs:documentation>
  </xs:annotation>
  <xs:simpleType>
    <xs:restriction base="xs:string">
      <xs:enumeration value="XYZ">
        <xs:annotation>
          <xs:documentation xml:lang="ja">ページの座標(left,top)</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="Fit">
        <xs:annotation>
          <xs:documentation xml:lang="ja">ページの全体をフィット</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="FitH">
        <xs:annotation>
          <xs:documentation xml:lang="ja">上の座標 top ページの幅にフィット</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="FitV">
        <xs:annotation>
          <xs:documentation xml:lang="ja">左の座標 left ページの高さにフィット</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="FitR">
        <xs:annotation>
          <xs:documentation xml:lang="ja">表示領域は（left bottom right top)</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
    </xs:restriction>
  </xs:simpleType>
</xs:attribute>

Attribute ahp:outline / @ahp:outline-id

Namespace

http://www.antennahouse.com/names/PDF/AHPDFXML

Annotations

outlineに一意につけられる識別値

Type

xs:ID

Properties

use	required

Used by

Element

ahp:outline

Source

<xs:attribute name="outline-id" type="xs:ID" use="required">
  <xs:annotation>
    <xs:documentation xml:lang="ja">outlineに一意につけられる識別値</xs:documentation>
  </xs:annotation>
</xs:attribute>

Attribute ahp:outline / @ahp:child-count

Namespace

http://www.antennahouse.com/names/PDF/AHPDFXML

Annotations

子供のoutlineの個数

Type

xs:positiveInteger

Properties

use	required

Used by

Element

ahp:outline

Source

<xs:attribute name="child-count" type="xs:positiveInteger" use="required">
  <xs:annotation>
    <xs:documentation xml:lang="ja">子供のoutlineの個数</xs:documentation>
  </xs:annotation>
</xs:attribute>

Attribute ahp:outline / @ahp:child-first

Namespace

http://www.antennahouse.com/names/PDF/AHPDFXML

Annotations

先頭の子供のoutlineのID
child-countが1以上の場合は、存在しなければならない。
child-countが1の場合は、child-firstとchild-lastは等しい。

Type

xs:ID

Properties

use	optional

Used by

Element

ahp:outline

Source

<xs:attribute name="child-first" type="xs:ID" use="optional">
  <xs:annotation>
    <xs:documentation xml:lang="ja">先頭の子供のoutlineのID child-countが1以上の場合は、存在しなければならない。 child-countが1の場合は、child-firstとchild-lastは等しい。</xs:documentation>
  </xs:annotation>
</xs:attribute>

Attribute ahp:outline / @ahp:child-last

Namespace

http://www.antennahouse.com/names/PDF/AHPDFXML

Annotations

最終の子供のoutlineのID
child-countが1以上の場合は、存在しなければならない。
child-countが1の場合は、child-firstとchild-lastは等しい。

Type

xs:ID

Properties

use	optional

Used by

Element

ahp:outline

Source

<xs:attribute name="child-last" type="xs:ID" use="optional">
  <xs:annotation>
    <xs:documentation xml:lang="ja">最終の子供のoutlineのID child-countが1以上の場合は、存在しなければならない。 child-countが1の場合は、child-firstとchild-lastは等しい。</xs:documentation>
  </xs:annotation>
</xs:attribute>

Attribute ahp:outline / @ahp:parent

Namespace

http://www.antennahouse.com/names/PDF/AHPDFXML

Annotations

親のoutlineのID

Type

xs:ID

Properties

use	required

Used by

Element

ahp:outline

Source

<xs:attribute name="parent" type="xs:ID" use="required">
  <xs:annotation>
    <xs:documentation xml:lang="ja">親のoutlineのID</xs:documentation>
  </xs:annotation>
</xs:attribute>

Attribute ahp:outline / @ahp:previous

Namespace

http://www.antennahouse.com/names/PDF/AHPDFXML

Annotations

前のoutlineのID
先頭のoutlineには、存在しない。

Type

xs:ID

Properties

use	optional

Used by

Element

ahp:outline

Source

<xs:attribute name="previous" type="xs:ID" use="optional">
  <xs:annotation>
    <xs:documentation xml:lang="ja">前のoutlineのID 先頭のoutlineには、存在しない。</xs:documentation>
  </xs:annotation>
</xs:attribute>

Attribute ahp:outline / @ahp:next

Namespace

http://www.antennahouse.com/names/PDF/AHPDFXML

Annotations

次のoutlineのID
最後のoutlineには、存在しない。

Type

xs:ID

Properties

use	optional

Used by

Element

ahp:outline

Source

<xs:attribute name="next" type="xs:ID" use="optional">
  <xs:annotation>
    <xs:documentation xml:lang="ja">次のoutlineのID 最後のoutlineには、存在しない。</xs:documentation>
  </xs:annotation>
</xs:attribute>

Attribute ahp:outline / @ahp:title

Namespace

http://www.antennahouse.com/names/PDF/AHPDFXML

Annotations

タイトル

Type

xs:string

Properties

use	required

Used by

Element

ahp:outline

Source

<xs:attribute name="title" type="xs:string" use="required">
  <xs:annotation>
    <xs:documentation xml:lang="ja">タイトル</xs:documentation>
  </xs:annotation>
</xs:attribute>
