第15章 柱の内容を取得
fo:marker（マーカー）とfo:retrieve-markerを組にして使うことで、章や節の見出しなどからページの柱（ランニングヘッダーやランニングフッター）を設定したり、辞書のページの辺に最初の単語と最後の単語を示したり、インデックスマーク(ツメやインデックスタブということもある。ツメというときは正確にはツメをかけるための切り込みを付けたもので、タブというときは正確には出っ張りを意味するので、ここではインデックスマークとした。)を作成できる。
15–1 取り出したい内容の設定
fo:markerは取り出したい内容を予め用意しておくためのFOである。マーカーの内容はテキスト、ブロックレベルのFO、インラインレベルのFOである。fo:retrieve-markerを使ってマーカーの内容を取り出す。
マーカーはFOツリーでfo:flowの子孫でなければならず、FOの最初の子供にしなければならない。マーカーにはfo:marker、fo:retrieve-marker、fo:retrieve-table-marker（表の章を参照）を子孫として置くことはできない。
マーカーにはプロパティmarker-class-nameプロパティで種類を指定する。fo:retrieve-marker、fo:retrieve-table-markerはマーカーを種類別にグループ化し、自分が取り出したいグループの中から適切なマーカーを選択する。
| プロパティ値 | 説明 |
|---|---|
| <name>（必須） | マーカーの種類を設定する。同じエリアの中で同じ種類が指定されていたり、空のときはエラーである。但し、組版処理は継続される。 |
15–2 柱の作成
fo:retrieve-markerは予め用意されているマーカーの内容を取り出すためのFOである。fo:retrieve-markerは組版時に取り出した内容に置き換えられる。fo:retrieve-markerは、fo:static-contentの中にのみ置くことができる。組版結果のエリアには、そのエリアを生成したFOに対して、最初の子供として設定されたマーカーが付随している。後述のretrieve-positionとretrieve-boundaryプロパティで優先順位を付けて、優先度の高いマーカーの内容を取り出す。
15–2–1 取り出したいマーカーの種類を指定
プロパティretrieve-class-nameプロパティは、fo:retrieve-markerによって取り出したいマーカーの種類（marker-class-name）を設定する。
| プロパティ値 | 説明 |
|---|---|
| <name>（必須） | 取り出したいマーカーの種類を設定する。 |
15–2–2 取り出す優先順位
プロパティretrieve-positionプロパティの値はマーカーがついているエリアの優先順位を指定する。なお、開始エリアとは、例えば、fo:blockからできるブロックエリアが1ページの中で終了するなら、そのブロックエリアは開始エリアでありかつ終了エリアである。2ぺージに渡るなら、1ページ目のブロックエリアが開始エリアであり、2ぺージ目のブロックエリアが終了エリアである。
| プロパティ値 | 説明 |
|---|---|
| first-starting-within-page（初期値） | retrieve-boundaryの中で最初の開始エリアを優先する。そのようなエリアがなければ最初のエリアを優先する。 |
| first-including-carryover | retrieve-boundaryの中で最初のエリアを優先する。 |
| last-starting-within-page | retrieve-boundaryの中で最後の開始エリアを優先する。そのようなエリアがなければ最後のエリアを優先する。 |
| last-ending-within-page | retrieve-boundaryの中で最後の終了エリアを優先する。そのようなエリアがなければ最後のエリアを優先する。 |
15–2–3 取り出す範囲
プロパティretrieve-boundaryは取り出すマーカーの対象範囲を指定する。
| プロパティ値 | 説明 |
|---|---|
| page | ページの中のエリアについているマーカーを対象とする。 |
| page-sequence（初期値） | fo:page-sequenceのマーカーを対象とする。 |
| document | キュメント全体でfo:flowの子供であるマーカーを対象とする。 |
次は章と節のマーカーを設定する例である。各章のブロックFOに<fo:marker marker-class-name="chapter">chapter*</fo:marker>、節のブロックFOに<fo:marker marker-class-name="section">section*</fo:marker>というようにマーカーを設定する。この例では章は１～４、節は１～４まで、*は1～4を設定する。第１章の本文のみを示す。第２章～第４章は章番号が変わるだけで節の内容は同じである。
<fo:flow flow-name="xsl-region-body">
<fo:block>
<fo:marker marker-class-name="chapter">chapter1</fo:marker>
<fo:block font-size="16pt">第１章</fo:block>
<fo:block font-size="14pt" background-color="#CCCCCC">
<fo:marker marker-class-name="section">
section1</fo:marker>節１
<fo:block font-size="11pt" line-height="1.6">
章や節の見出しなどから…略…
</fo:block>
</fo:block>
<fo:block font-size="14pt" background-color="#DDDDDD">
<fo:marker marker-class-name="section">
section2</fo:marker>節２
<fo:block font-size="11pt" line-height="1.6">
章や節の見出しなどから…略…
</fo:block>
<fo:block font-size="11pt" line-height="1.6">
章や節の見出しなどから…略…
</fo:block>
</fo:block>
<fo:block font-size="14pt" background-color="#EEEEEE">
<fo:marker marker-class-name="section">
section3</fo:marker>節３
<fo:block font-size="11pt" line-height="1.6">
章や節の見出しなどから…略…
</fo:block>
</fo:block>
<fo:block font-size="14pt" background-color="#CCCCCC">
<fo:marker marker-class-name="section">
section4</fo:marker>節４
<fo:block font-size="11pt" line-height="1.6">
章や節の見出しなどから…略…
</fo:block>
</fo:block>
</fo:block>
</fo:flow>
章毎にfo:page-sequenceを構成し、第１章のfo:retrieve-markerを次のように、retrieve-boundary="page"、retrieve-position="first-starting-within-page"に設定する。
<fo:static-content flow-name="xsl-region-before">
<fo:block font-family="sans-serif">
<fo:block>retrieve-boundary: page-sequence</fo:block>
<fo:block border="0.2pt solid black"
padding="0.2em"
start-indent="0.2em"
end-indent="0.2em">
<fo:retrieve-marker retrieve-class-name="chapter"
retrieve-position="first-starting-within-page"
retrieve-boundary="page-sequence"/>
</fo:block>
<fo:block>first-starting-within-page:</fo:block>
<fo:block background-color="blue"
color="yellow"
padding="0.2em"
start-indent="0.2em"
end-indent="0.2em">
<fo:retrieve-marker retrieve-class-name="section"
retrieve-position="first-starting-within-page"
retrieve-boundary="page"/>
</fo:block>
</fo:block>
</fo:static-content>

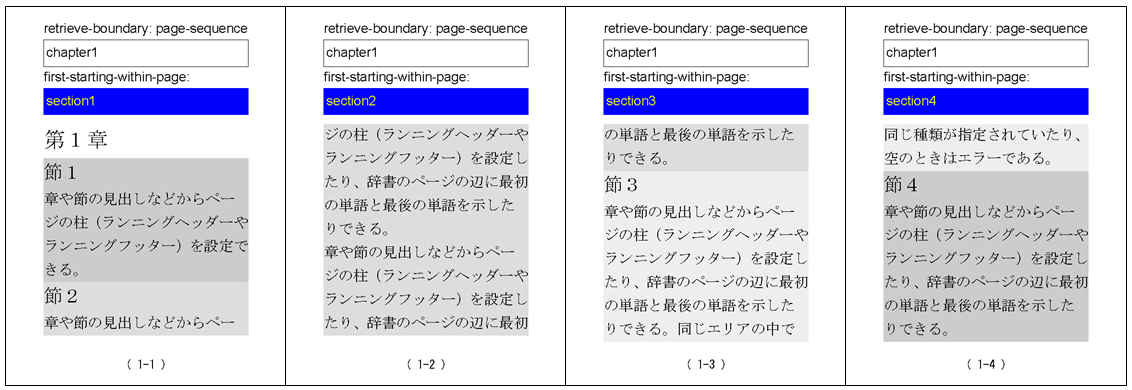

第1章の組版結果は図15･1 柱の取出し（第１章）のようになる。１ページには開始エリアが二つあるが最初の開始エリアは節１である。２ページには開始エリアはなく、最初のエリアは節２である。３ページにはエリアが二つあるが最初の開始エリアは節３、４ページにもエリアが二つあるが最初の開始エリアは節４である。
第２章はretrieve-positionのみを"first-including-carryover"に変更する。第２章の組版結果は図15･2 柱の取出し（第２章）のようになる。３ページ目と４ページ目の節がそれぞれ節２、節３に変わる。

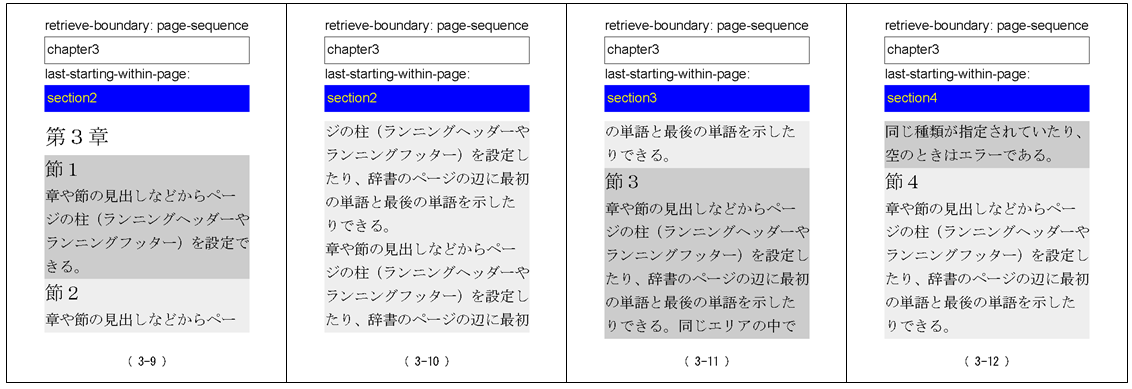

第３章はretrieve-positionのみを"last-starting-within-page" に変更する。第３章の組版結果は図15･3 柱の取出し（第３章）のようになる。１ページ目に開始エリアが二つあるが節２が選択される。
第４章はretrieve-positionのみを"last-ending-within-page" に変更する。第４章の組版結果は図15･4 柱の取出し（第４章）のようになる。そのページの最後の終了エリアを優先とするので、１ページ目が節１、３ページ目が節２となる
